FUTURE系列二代

專為高端制造業打造的智能交互旗艦

立即咨詢

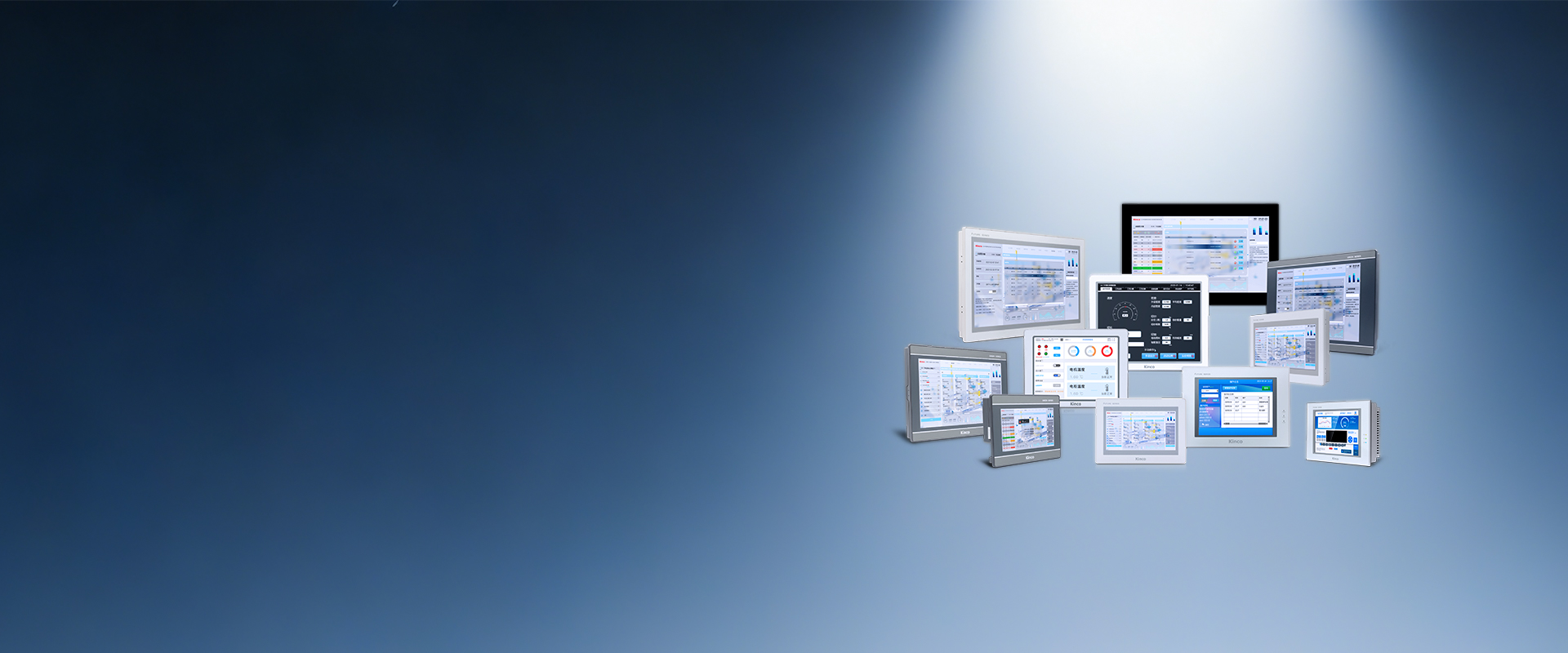

FUTURE系列二代HMI

FUTURE系列二代HMI作為步科自動化重磅推出的工業級人機界面產品，憑借硬核硬件配置、智能化遠程運維能力與極致操作體驗，為鋰電、光伏、3C、半導體、汽車制造等高端制造場景提供全方位交互解決方案，助力企業提升生產效率、降低運維成本，暢行全球市場。

高清多核，強悍性能

01

搭載四核 1.8GHz CPU 與 1G+8G 存儲

02

7-15.6 寸全規格覆蓋

03

三防設計 + 豐富接口適配復雜工況

04

標配EdgeAccess2.0遠程運維軟件，使運維效率提升3倍

05

全系列通過 UL 認證暢行全球


EdgeAccess2.0遠程運維軟件<

改善客戶傳統運維模式，提升運維效率


國產最受歡迎的組態軟件之一

搭配 Kinco DToolsPro 組態軟件，開發效率提升 40%

Kinco DToolsPro工業級組態軟件，該軟件基于Qt框架深度定制開發，專為FUTURE系列HMI量身打造，以“高效開發、極簡操作、全域兼容”為核心優勢，大幅降低工業項目工程實施成本與周期

靈活擴展：適配多元應用

雙串口、USB等豐富接口，支持RFID免驅識別，外設擴展能力達10+，可輕松連接掃碼槍、儀表、變頻器等各類工業設備。支持自定義數據看板，通過動態圖表/趨勢圖實時展示關鍵生產指標，助力企業實現可視化管理。獨立桌面功能支持多人多工位協同操作，權限互鎖設計在保障數據安全的同時，大幅提升調試效率。

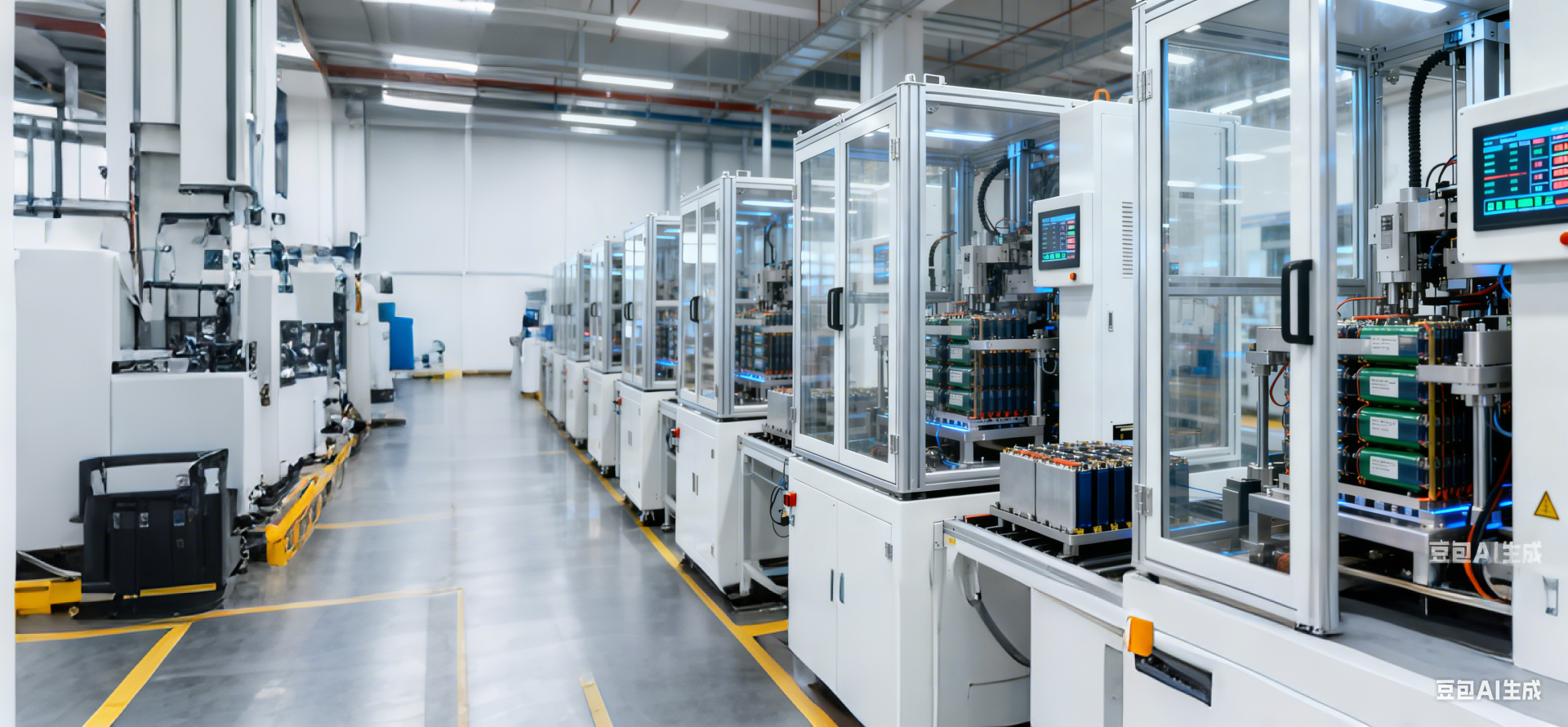

為鋰電、光伏、半導體等行業提供穩定高效的人機交互解決方案

產品型號

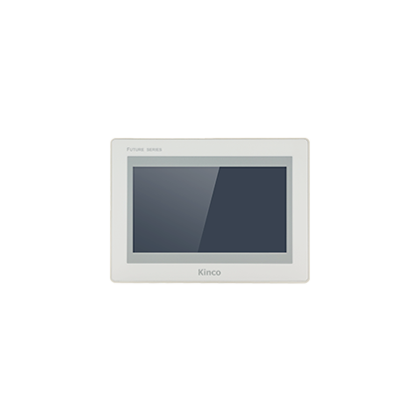

F2070E


加入對比

取消對比

F2070E2


加入對比

取消對比

F2070E2(UL)


加入對比

取消對比

F2100E


加入對比

取消對比

F2100E2


加入對比

取消對比

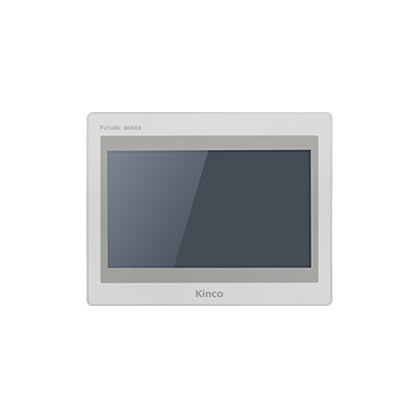

F2100E2(UL)


加入對比

取消對比

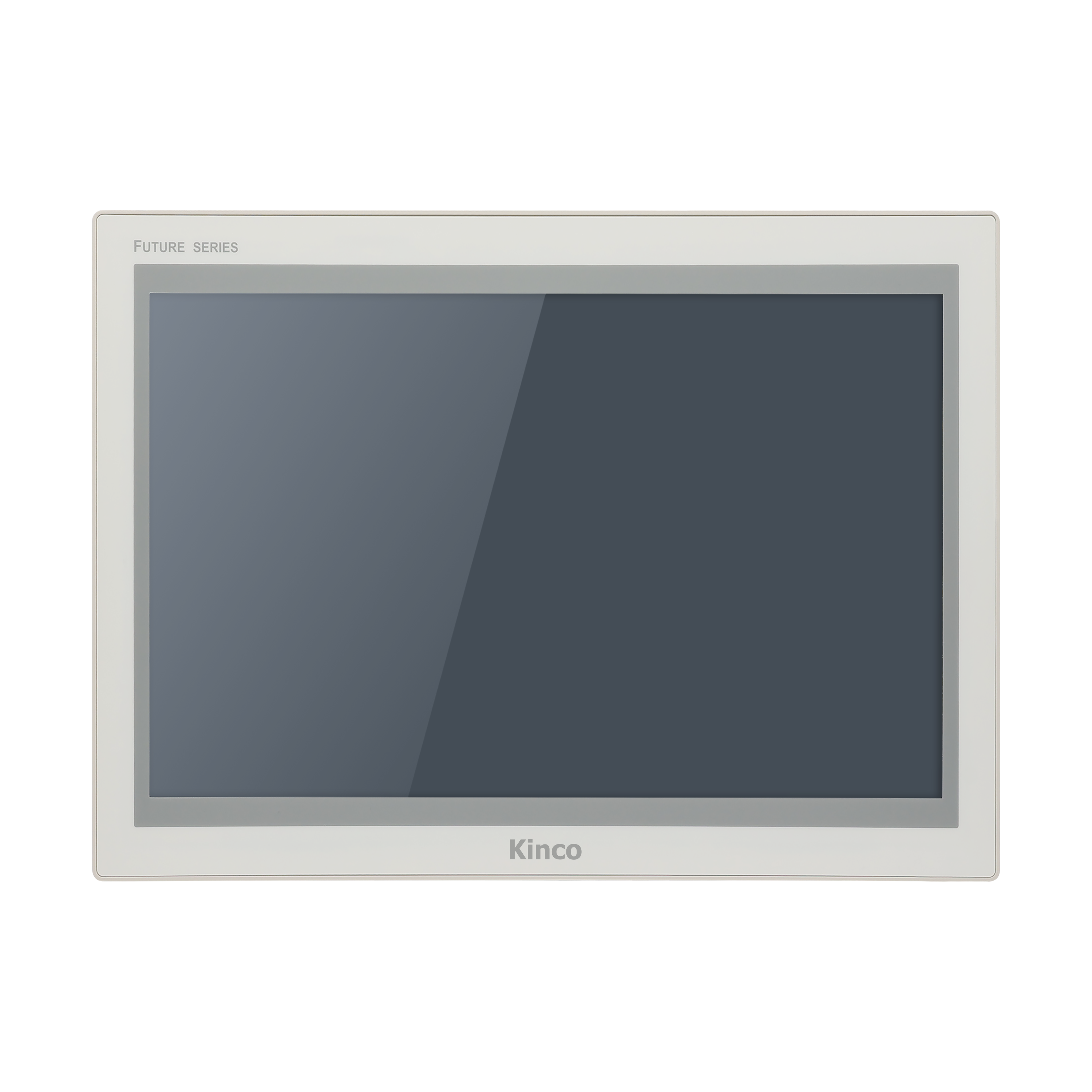

F2121E


加入對比

取消對比

F2121E2


加入對比

取消對比

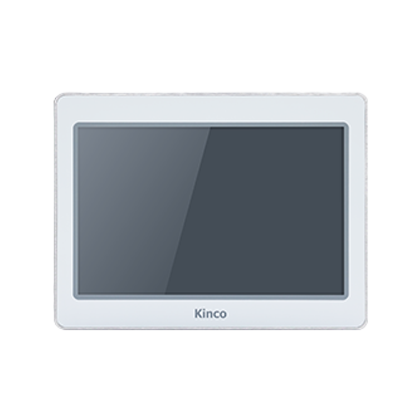

F2121E2(UL)


加入對比

取消對比

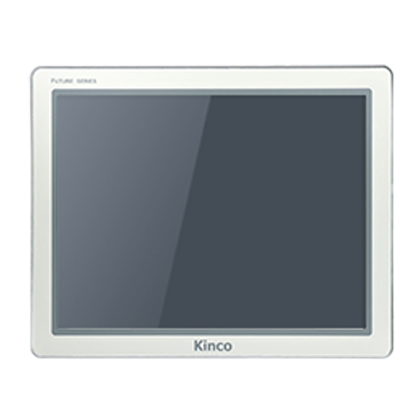

F2150E2


加入對比

取消對比

F2156E


加入對比

取消對比

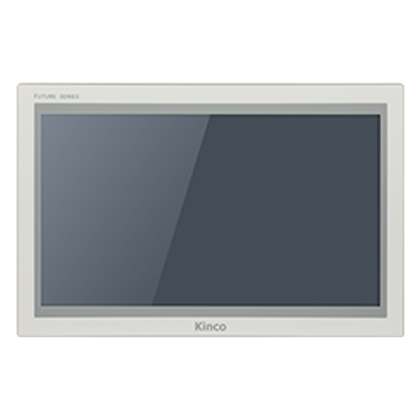

F2156E2/F2156E2(UL)


加入對比

取消對比

滑動顯示更多

顯示規格

收起

展開

顯示尺寸

7"

7"

7"

10.1"

10.1"

10.1"

12.1"

12.1"

12.1"

15"

15.6"

15.6"

顯示區域 (W x H)

154.08 x 85.92 mm

154.08 x 85.92 mm

154.08 x 85.92 mm

222.72 x 125.28 mm

222.72 x 125.28 mm

222.72 x 125.28 mm

261.12 x 163.20 mm

261.12 x 163.20 mm

261.12 x 163.20 mm

304.1 x 228.1 mm

344.16 x 193.59 mm

344.16 x 193.59 mm

分辨率

1024*600

800*480

800*480

1024*600

1024*600

1024*600

1280*800

1280*800

1280*800

1024*768

1920*1080

1920*1080

顯示色彩

1677萬

1677萬

1677萬

1677萬

1677萬

1677萬

1677萬

1677萬

1677萬

1677萬

1677萬

1677萬

顯示視角 (T/B/L/R)

85/85/85/85

80/80/80/80

80/80/80/80

85/85/85/85

60/60/70/70

60/60/70/70

85/85/85/85

85/85/85/85

85/85/85/85

88/88/88/88

85/85/89/89

89/89/89/89

對比度

800:1

800:1

800:1

500:1

500:1

500:1

1200:1

1200:1

1200:1

2500:1

800:1

1000:1

背光類型

LED

LED

LED

LED

LED

LED

LED

LED

LED

LED

LED

LED

亮度

450 cd/m2

400 cd/m2

400 cd/m2

300 cd/m2

350 cd/m2

350 cd/m2

400 cd/m2

400 cd/m2

400 cd/m2

350 cd/m2

250 cd/m2

300 cd/m2

背光壽命

50000小時

50000小時

50000小時

50000小時

50000小時

50000小時

50000小時

50000小時

50000小時

70000小時

50000小時

50000小時

觸控規格

收起

展開

觸控面板

4線精密電阻網絡(luò )

4線精密電阻網絡(luò )

4線精密電阻網絡(luò )

4線精密電阻網絡(luò )

4線精密電阻網絡(luò )

4線精密電阻網絡(luò )

4線精密電阻網絡(luò )

4線精密電阻網絡(luò )

4線精密電阻網絡(luò )

4線精密電阻網絡(luò )

4線精密電阻網絡(luò )

4線精密電阻網絡(luò )

處理器規格

收起

展開

CPU

四核ARM 1.8GHz

四核ARM 1.8GHz

四核ARM 1.8GHz

四核ARM 1.8GHz

四核ARM 1.8GHz

四核ARM 1.8GHz

四核ARM 1.8GHz

四核ARM 1.8GHz

四核ARM 1.8GHz

四核ARM 1.8GHz

四核ARM 1.8GHz

四核ARM 1.8GHz

GPU

-

-

-

-

-

-

-

-

-

-

-

-

NPU

-

-

-

-

-

-

-

-

-

-

-

-

存儲規格

收起

展開

內存

1GB

1GB

1GB

1GB

1GB

1GB

1GB

1GB

1GB

1GB

1GB

1GB

存儲

8GB

8GB

8GB

8GB

8GB

8GB

8GB

8GB

8GB

8GB

8GB

8GB

接口規格

收起

展開

USB Host

1

1

1

1

1

1

1

1

1

1

1

1

USB Slave

1

1

1

1

1

1

1

1

1

1

1

1

以太網

1

2

2

1

2

2

1

2

2

2

1

2

通訊端口

COM0:RS232/RS485/
RS422;
COM1:RS485/RS422;
COM2:RS232

COM0:RS232/RS485/
RS422;
COM1:RS485/RS422;
COM2:RS232

COM0:RS232/RS485/
RS422;
COM1:RS485/RS422;
COM2:RS233

COM0:RS232/RS485/
RS422;
COM1:RS485
COM2:RS232

COM0:RS232/RS485/
RS422;
COM2:RS232

COM0:RS232/RS485/
RS422;
COM2:RS232

COM0:RS232/RS485/
RS422;
COM1:RS485;
COM2:RS232

COM0:RS232/RS485/
RS422;
COM1:RS485;
COM2:RS232

COM0:RS232/RS485/
RS422;
COM2:RS232

COM0:RS232/RS485/
RS422;
COM1:RS485/RS422;
COM2:RS232

COM0:RS232/RS485/
RS422;
COM2:RS232

COM0:RS232/RS485/
RS422;
COM2:RS232

4G

-

-

-

-

-

-

-

-

-

-

-

-

WIFI

-

-

-

-

-

-

-

-

-

IEE802.11 b/g/n

-

-

音頻接口

-

-

-

-

-

-

-

-

-

-

-

-

CAN

-

-

-

-

-

-

-

-

-

-

-

-

HDMI

-

-

-

-

-

-

-

-

-

-

-

-

RFID

-

-

-

-

-

-

-

-

-

-

-

-

可編程按鍵

-

-

-

-

-

-

-

-

-

-

-

-

選擇開關

-

-

-

-

-

-

-

-

-

-

-

-

急停開關

-

-

-

-

-

-

-

-

-

-

-

-

握持開關

-

-

-

-

-

-

-

-

-

-

-

-

按鈕指示燈

-

-

-

-

-

-

-

-

-

-

-

-

電氣規格

收起

展開

輸入電源

DC18V-28V

DC18V-28V

DC18V-28V

DC18V-28V

DC18V-28V

DC18V-28V

DC18V-28V

DC18V-28V

DC18V-28V

DC18V-28V

DC18V-28V

DC18V-28V

功耗

7W@24VDC

7W@24VDC

7W@24VDC

6W@24VDC

7W@24VDC

7W@24VDC

10W@24VDC

10W@24VDC

15W@24VDC

15W@24VDC

8W@24VDC

15W@24VDC

允許失電

<3ms

<3ms

<3ms

<3ms

<3ms

<3ms

<3ms

<3ms

<3ms

<3ms

<3ms

<3ms

絕緣功耗

超過50MΩ@500VDC

超過50MΩ@500VDC

超過50MΩ@500VDC

超過50MΩ@500VDC

超過50MΩ@500VDC

超過50MΩ@500VDC

超過50MΩ@500VDC

超過50MΩ@500VDC

超過50MΩ@500VDC

超過50MΩ@500VDC

超過50MΩ@500VDC

超過50MΩ@500VDC

耐壓測試

500 VAC 1分鐘

500 VAC 1分鐘

500 VAC 1分鐘

500 VAC 1分鐘

500 VAC 1分鐘

500 VAC 1分鐘

500 VAC 1分鐘

500 VAC 1分鐘

500 VAC 1分鐘

500 VAC 1分鐘

500 VAC 1分鐘

500 VAC 1分鐘

結構規格

收起

展開

外殼材質

工程塑料

工程塑料

工程塑料

工程塑料

工程塑料

工程塑料

金屬

金屬

金屬

金屬

金屬

金屬

外形尺寸 (W x H x D)

204 x 150 x 37 mm

204 x 150 x 37 mm

204 x 150 x 37 mm

271 x 213 x 38 mm

271 x 213 x 38 mm

271 x 213 x 38 mm

309 x 229 x 37 mm

309 x 229 x 37 mm

313 x 235 x 49 mm

366 x 293 x 49.5 mm

395 x 259 x 25.5 mm

395 x 259 x 25.5 mm

開孔尺寸

192 x 138 mm

192 x 138 mm

192 x 138 mm

260 x 202 mm

260 x 202 mm

260 x 202 mm

299 x 219 mm

299 x 219 mm

295 x 217 mm

352 x 279 mm

382 x 246 mm

382 x 246 mm

安裝方式

面板安裝

面板安裝

面板安裝

面板安裝

面板安裝

面板安裝

面板安裝

面板安裝

面板安裝

面板安裝

面板安裝

面板安裝&支架安裝（100 x 100 mm）

線纜

-

-

-

-

-

-

-

-

-

-

-

-

安裝配件

-

-

-

-

-

-

-

-

-

-

-

-

環境規格

收起

展開

工作環境溫度

-10~60°C

-10~60°C

-10~60°C

-10~60°C

-10~60°C

-10~60°C

-10~60°C

-10~60°C

-10~60°C

-10~60°C

-10~60°C

-10~60°C

工作環境濕度

0~90%RH(無冷凝)

0~90%RH(無冷凝)

0~90%RH(無冷凝)

0~90%RH(無冷凝)

0~90%RH(無冷凝)

0~90%RH(無冷凝)

0~90%RH(無冷凝)

0~90%RH(無冷凝)

0~90%RH(無冷凝)

0~90%RH(無冷凝)

0~90%RH(無冷凝)

0~90%RH(無冷凝)

存儲環境溫度

-20~60°C

-20~60°C

-20~60°C

-20~60°C

-20~60°C

-20~60°C

-20~60°C

-20~60°C

-20~60°C

-20~60°C

-20~60°C

-20~60°C

存儲環境濕度

0~90%RH(無冷凝)

0~90%RH(無冷凝)

0~90%RH(無冷凝)

0~90%RH(無冷凝)

0~90%RH(無冷凝)

0~90%RH(無冷凝)

0~90%RH(無冷凝)

0~90%RH(無冷凝)

0~90%RH(無冷凝)

0~90%RH(無冷凝)

0~90%RH(無冷凝)

0~90%RH(無冷凝)

正弦振動測試

10~500Hz, 30m/s2, X, Y, Z軸 各1小時

10~500Hz, 30m/s2, X, Y, Z軸 各1小時

10~500Hz, 30m/s2, X, Y, Z軸 各1小時

10~500Hz, 30m/s2, X, Y, Z軸 各1小時

10~500Hz, 30m/s2, X, Y, Z軸 各1小時

10~500Hz, 30m/s2, X, Y, Z軸 各1小時

10~500Hz, 30m/s2, X, Y, Z軸 各1小時

10~500Hz, 30m/s2, X, Y, Z軸 各1小時

10~500Hz, 30m/s2, X, Y, Z軸 各1小時

10~500Hz, 30m/s2, X, Y, Z軸 各1小時

10~500Hz, 30m/s2, X, Y, Z軸 各1小時

10~500Hz, 30m/s2, X, Y, Z軸 各1小時

冷卻方式

自然風冷

自然風冷

自然風冷

自然風冷

自然風冷

自然風冷

自然風冷

自然風冷

自然風冷

自然風冷

自然風冷

自然風冷

產品防護

收起

展開

電源隔離

-

有

有

-

有

有

有

有

有

有

有

有

串口隔離

-

-

-

-

-

-

-

-

-

-

-

-

PCB三防

有

有

有

有

有

有

有

有

有

有

有

有

防護等級

面板IP65

面板IP65

面板IP65

面板IP65

面板IP65

面板IP65

面板IP65

面板IP65

面板IP65

面板IP65

面板IP65

面板IP65

產品認證

收起

展開

CE 認證

EN IEC 61000-6-4:2019, EN IEC 61000-6-2:2019

EN IEC 61000-6-4:2019, EN IEC 61000-6-2:2019

EN IEC 61000-6-4:2019, EN IEC 61000-6-2:2019

EN61000-6-4:2019, EN61000-6-2:2019

EN61000-6-4:2019, EN61000-6-2:2019

EN61000-6-4:2019, EN61000-6-2:2019

EN61000-6-4:2019, EN61000-6-2:2019

EN61000-6-4:2019, EN61000-6-2:2019

EN61000-6-4:2019, EN61000-6-2:2019

EN61000-6-4:2019, EN61000-6-2:2019

EN61000-6-4:2019, EN61000-6-2:2019

EN61000-6-4:2019, EN61000-6-2:2019

UL認證

-

-

UL 61010-1

-

-

UL 61010-1

-

-

UL 61010-1

-

-

-

適配軟件

收起

展開

編程 軟件

Kinco DToolsPro

Kinco DToolsPro

Kinco DToolsPro

Kinco DToolsPro

Kinco DToolsPro

Kinco DToolsPro

Kinco DToolsPro

Kinco DToolsPro

Kinco DToolsPro

Kinco DToolsPro

Kinco DToolsPro

Kinco DToolsPro

遠程維護軟件

EdgeAccess2.0

EdgeAccess2.0

EdgeAccess2.0

EdgeAccess2.0

EdgeAccess2.0

EdgeAccess2.0

EdgeAccess2.0

EdgeAccess2.0

EdgeAccess2.0

EdgeAccess2.0

EdgeAccess2.0

EdgeAccess2.0
