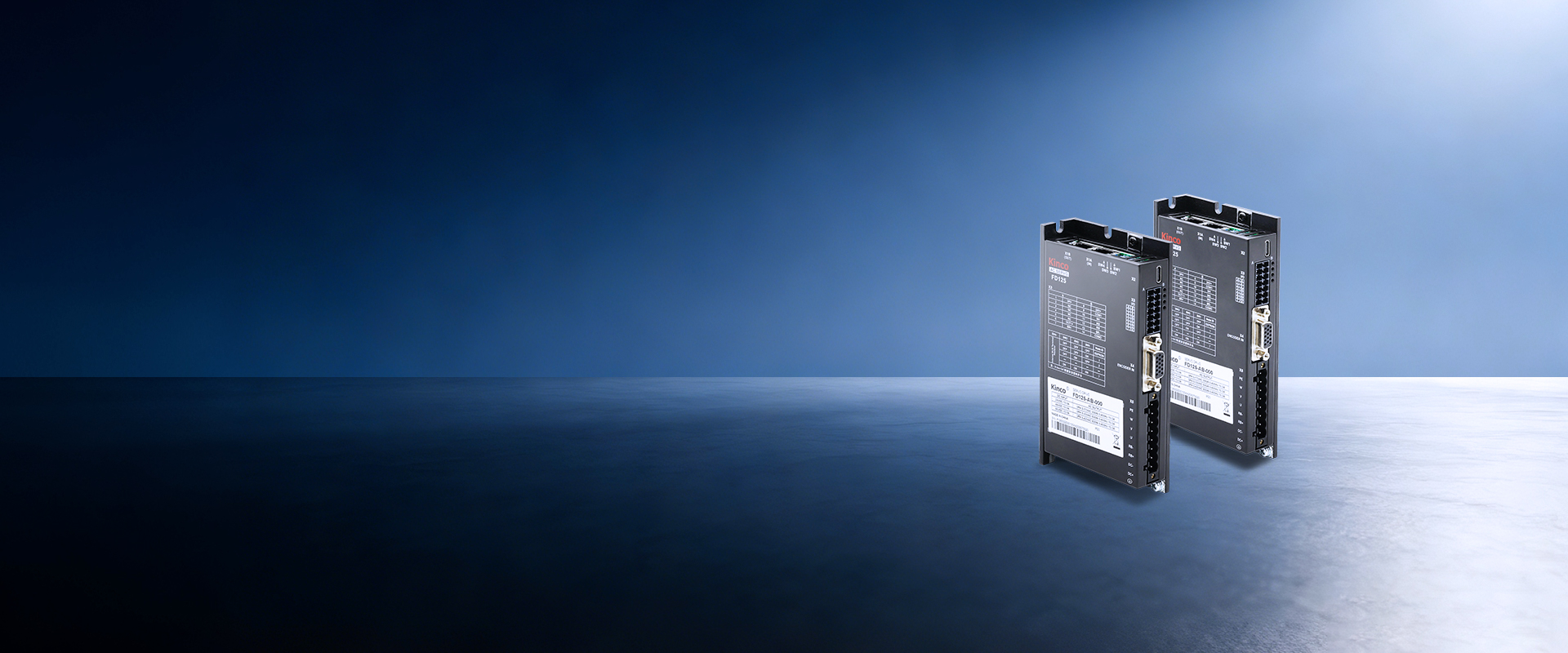

FD1X5伺服驅動器
全新設計平臺，高性能低壓第五代伺服驅動器
FD1X5低壓伺服驅動器
● 第五代低壓伺服驅動器 采用24～60VDC 寬電壓輸入，功率段為200W~2000W
● 支持CANopen、Modbus RTU、EtherCAT等多種通訊方式
● 產品滿足CE認證，符合ROHS2.0和UL認證標準
● 采用全新自整定平臺，結合自適應陷波濾波器和S曲線技術，有效抑制震動和噪音，確保電機運行平穩
| 型號 | FD125-□B-000 FD125-□U-000 |
FD135-□B-000 FD135-□U-000 |
FD145-□B-000 FD145-□U-000 |
|
| 輸入 | 動力電源 | 24VDC～60VDC | ||
| 邏輯電源 | 24VDC 1A（可不接） | |||
| 輸出 | 最大連續輸出電流（Arms） | 15 (未加輔助散熱可達12Arms） |
30 (未加輔助散熱可達22Arms） |
50 (未加輔助散熱可達35Arms） |
| 峰值電流(AP) | 48 | 100 | 160 | |
| 反饋信號 | 多摩川協議單圈，多圈編碼器 | |||
| 能耗制動 | 需外接制動電阻（根據運行情況而定，主要應用在急速起停的場合） | |||
| 能耗制動電壓吸收點 | 默認 63V±2V | |||
| 過壓報警電壓 | 默認 70V±2V | |||
| 欠壓報警電壓 | 默認 18V±2V | |||
| 冷卻方式 | 自然冷卻 | |||
| 重量（KG） | 0.322 | 0.657 | 0.861 | |
| 邏輯損耗功率（mW） | 1000 | 1200 | 1300 | |
| 通用 功能 |
輸入規格 | 3 路數字量輸入，共 COMI 端；高電平：12.5~30VDC；低電平：0~5VDC； 最大頻率：1KHz；輸入阻抗：5KΩ |
||
| 輸入功能 | 根據需要自由定義,功能如下:驅動器使能、驅動器錯誤復位、驅動器工作模式控制、速度環比例控制、正限位、負限位、原點信號、指令反向、內部速度段控制、內部位置段控制、緊急停止、開始找原點、指令激活、電子齒輪比切換、增益切換 | |||
| 脈沖控制 | 脈沖+方向、A相+B相（3.3V～24V) | |||
| 輸出規格 | 1 路數字輸出，OUT1 為開集電極輸出，最高電壓 30V，驅動能力為 100mA. 抱閘為24V直流輸出，FD125、FD135和,FD145抱閘端口輸出電流分別為0.5A、0.8A、1A |
|||
| 輸出功能 | 根據需要自由定義,功能如下:驅動器就緒、驅動器錯誤、電機位置到、電機零速、電機抱閘剎車、電機速度到、索引 Z 信號出現、力矩模式下達到最大限制速度、電機鎖軸、電機限位中、原點找到 | |||
| Type-C | 調試專用，可使用 Kinco 上位機軟件連接 | |||
| 保護功能 | 過壓保護、欠壓保護、電機過熱（I2T）保護、短路保護、驅動器過熱保護 | |||
| 總線 功能 |
RS485 | 最大支持 115.2K 波特率，可使用 Modbus RTU 協議與控制器通訊 | ||
| CANopen | 最大支持 1M 波特率，可使用 CANopen 協議與控制器通訊 | |||
| EtherCAT | 支持COE（CiA402協議）以及CSP/CSV/PP/PV/PT/HM模式，通訊速度100M | |||
| 使用 環境 |
工作溫度 | -20℃～50℃（不結冰）,工作溫度超過 40°C，驅動器需降額使用 | ||
| 存儲溫度 | -40℃～70℃（不結冰） | |||
| 濕度(不結露) | 90%RH以下 | |||
| 保護等級 | IP20(動力電源端子X5只滿足IP00防護等級) | |||
| 高度 | 額定工作海拔1000m以下，工作海拔在1000米以上時，每上升100米，需降額1.5%使用，最大工作高度海拔2000米。 | |||
| 大氣壓力 | 86kpa～106kpa | |||
| 安裝場所 | 無粉塵干燥可鎖（如電氣柜） | |||
| 安裝方式 | 垂直安裝或水平安裝 | |||
| 注:□=A: RS485、CANopen =E: EtherCAT |
||||
