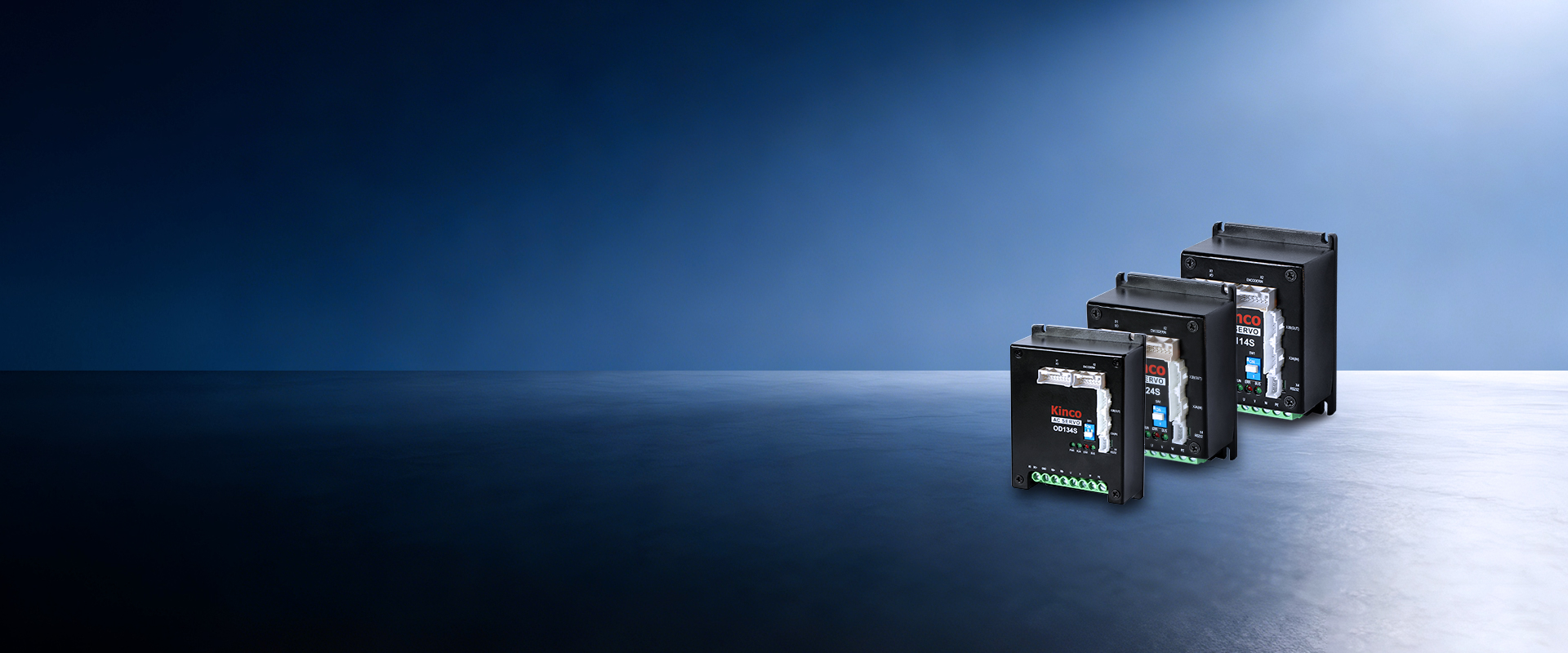

OD1X4S伺服驅動器
迷你尺寸，可集成，可單獨安裝
mini型低壓伺服驅動器
縝密的電路結構和模塊化設計，整機體積小，方便安裝。 高性能、高效率、安全可靠。 支持CANopen、Modbus RTU、EtherCAT總線通信，預留多個可定義I/O接口；
主要應用于物流行業的類KIVA小車，翻蓋小車、穿梭車等機型，在一些對空間和安裝有苛刻要求的場合，具有明顯的優勢。
| 型號 | OD114S-□□-000 | OD124S-□□-000 | OD134S-□□-000 | |
| 動力電源輸入 | 24VDC～60VDC | |||
| 邏輯電源輸入 | 24VDC 1A（可不接） | |||
| 最大連續輸出電流（Arms） | 2.5 | 10 (未加輔助散熱可達9Arms） |
20 (未加輔助散熱可達13Arms） |
|
| 峰值電流(AP) | 12 | 36 | 80 | |
| 反饋信號 | 2500P/R(增量式差分5V編碼器) 磁電編碼器 |
|||
| 能耗制動 | 需要外接制動電阻（根據運行情況而定，主要應用在急速起停的場合） | |||
| 能耗制動電壓吸收點 | DC73V（默認值） | |||
| 過壓報警電壓 | DC83V（默認值） | |||
| 欠壓報警電壓 | DC18V（默認值） | |||
| 冷卻方式 | 自然冷卻 | 自然冷卻 注：添加尺寸為150mm*150mm*10mm的氧化黑6063鋁板散熱器 |
||
| 重量(KG) | 0.266 | 0.266 | 0.393 | |
| 通用 功能 |
輸入規格 | 4路數字量輸入，共COMI端; 高電平：12.5～30VDC， 低電平：0～5VDC; 最大頻率：1KHz，輸入阻抗：5KΩ |
||
| 輸入功能 | 根據需要自由定義,功能如下:驅動器使能、驅動器錯誤復位、驅動器工作模式控制、速度環比例控制、正限位、負限位、原點信號、指令反向、內部速度段控制、內部位置段控制、緊急停止、開始找原點、指令激活、電子齒輪比切換、增益切換 | |||
| 脈沖輸入 | 脈沖+方向、CCW+CW、A相+B相（3.3V～24V） | |||
| 模擬量 | 1路模擬量輸入，電壓輸入范圍：-10V～+10V；輸入阻抗200K，輸入采樣頻率4KHz。 注：OD1X4S-EA-000不支持此功能 |
|||
| 輸出規格 | 2路數字量輸出(驅動電流最大100mA) 1路抱閘驅動輸出(需外接24VDC 驅動電流最大500mA) |
|||
| 輸出功能 | 根據需要自由定義,功能如下:驅動器就緒、驅動器錯誤、電機位置到、電機零速、電機抱閘剎車、電機速度到、索引Z信號出現、力矩模式下達到最大限制速度、電機鎖軸、電機限位中、原點找到 | |||
| RS232 | 最大支持115.2K波特率，可使用Kinco上位機軟件鏈接，也可使用自定義協議與控制器通訊 | |||
| 保護功能 | 過壓保護、欠壓保護、電機過熱（I2T）保護、短路保護、驅動器過熱保護等 | |||
| 總線 功能 |
Modbus/RS485 | 最大支持115.2K波特率，可使用Modbus RTU協議與控制器通訊 | ||
| CANopen | 最大支持1M波特率，可使用CANopen協議與控制器通訊 | |||
| EtherCAT | 支持CoE(CiA402協議)以及CSP/CSV/PP/PV/PT/HM模式，通訊速度100M | |||
| 使用 環境 |
工作溫度 | 0～40℃ | ||
| 保存溫度 | -10℃～70℃ | |||
| 濕度 | 90%RH以下（無凝露） | |||
| 保護等級 | IP20 | |||
| 安裝場所 | 無粉塵干燥可鎖（如電氣柜） | |||
| 安裝方式 | 垂直安裝 | |||
| 海拔高度 | 低于4000米，?作海拔在1000?以上時，每上升100?，需降額1.5%使? | |||
| 注：□□ =LA：RS232、RS485、脈沖 =CA：RS232、CANopen、脈沖 =EA：RS232、EtherCAT、脈沖 |
||||
