FUTURE MAX系列二代
1.8GHz 4核A55處理器，標配2GB DDR4內存+64GB eMMC，操控絲滑，各類重要數據長時間屏上存儲無憂
專為鋰電而生
步科針對鋰電行業復雜產線推出的F2 MAX系列 HMI 解決方案，旨在通過硬件與軟件的雙重升級解決傳統HMI在數據量大、畫面多時出現的卡頓與延遲問題；方案包含固定安裝式和手持式等多種形態的MAX系列產品，具備64GB大容量存儲、24小時連續流暢運行及高可靠性等優勢，并配合新發布的Kinco DToolsPro V1.10組態軟件將工程開發效率提升40%，從而全面覆蓋從涂布、卷繞到化成分容等不同鋰電場景的交互與運維需求。
產品型號

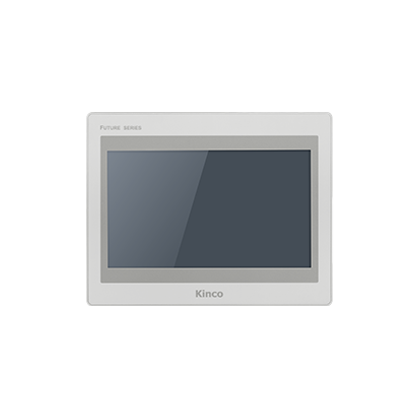

F2100E2 MAX
加入對比
取消對比

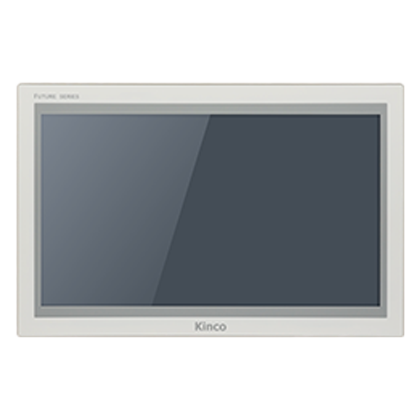

F2156E2 MAX
加入對比
取消對比

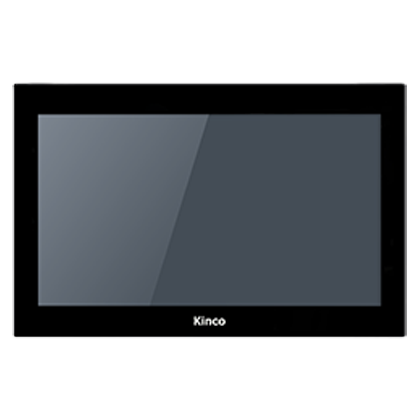

F2156E2-PX MAX
加入對比
取消對比

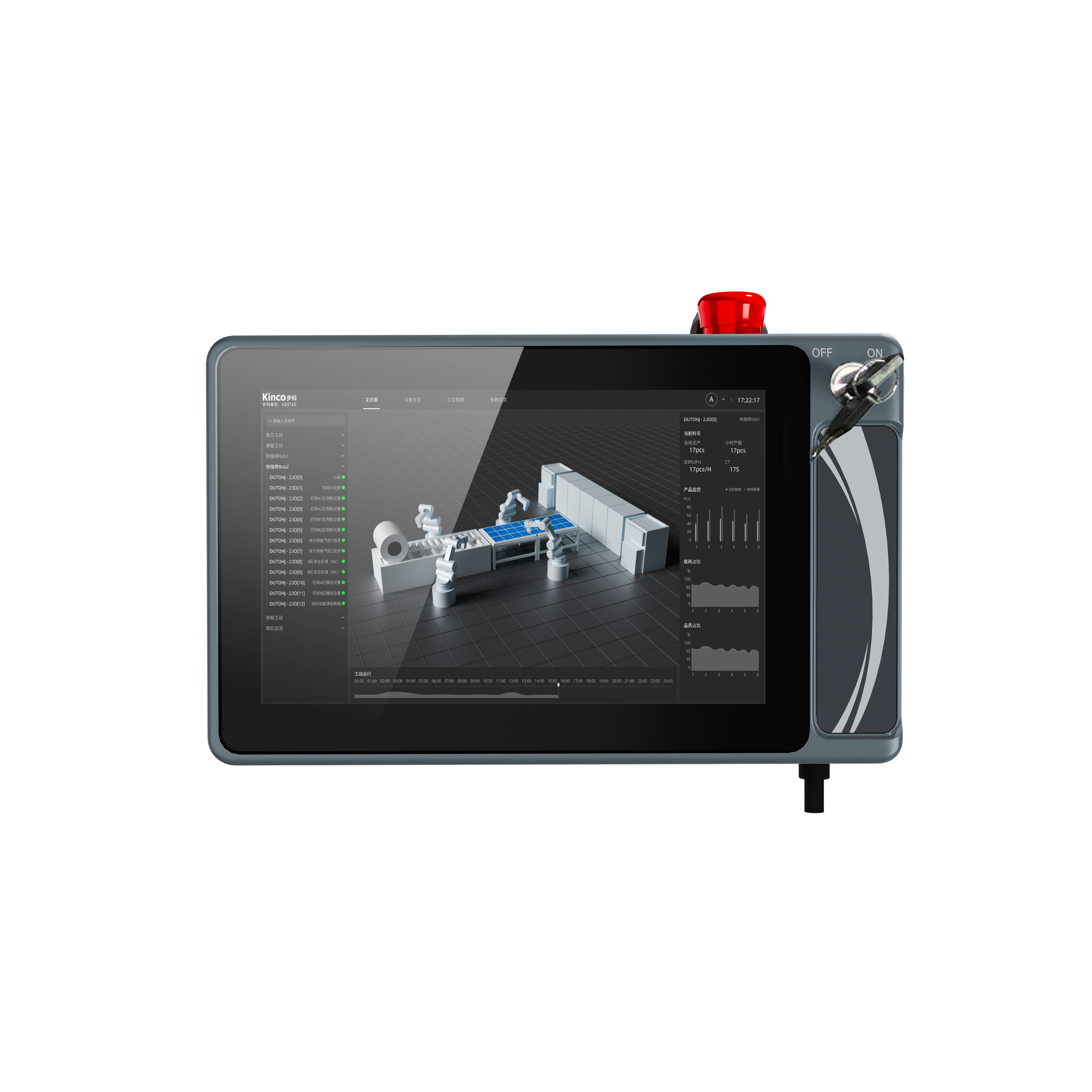

SZ10PES MAX
加入對比
取消對比
滑動顯示更多
顯示規格
收起
展開
顯示尺寸
10.1"
15.6"
15.6"
10.1"
顯示區域 (W x H)
222.72 x 125.28 mm
344.16 x 193.59 mm
344.16 x 193.59 mm
215 x 133 mm
分辨率
1024*600
1920*1080
1920*1080
1920*1200
顯示色彩
1677萬
1677萬
1677萬
1677萬
顯示視角 (T/B/L/R)
89/89/89/89
85/85/89/89
85/85/89/89
85/85/85/85
對比度
1000:1
1000:1
1000:1
600:1
背光類型
LED
LED
LED
LED
亮度
350 cd/m2
250 cd/m2
250 cd/m2
350 cd/m2
背光壽命
50000小時
50000小時
50000小時
50000小時
觸控規格
收起
展開
觸控面板
4線精密電阻網絡(luò )
4線精密電阻網絡(luò )
強化玻璃電容式觸控面板
強化玻璃電容式觸控面板
處理器規格
收起
展開
CPU
四核ARM 1.8GHz
四核ARM 1.8GHz
四核ARM 1.8GHz
四核ARM 1.8GHz
GPU
-
-
-
-
NPU
-
-
-
-
存儲規格
收起
展開
內存
2GB
2GB
2GB
2GB
存儲
64GB
64GB
64GB
64GB
接口規格
收起
展開
USB Host
1
1
1
1
USB Slave
1
1
1
0
以太網
2
2
2
1
通訊端口
COM0:RS232/RS485/RS422;
COM1:RS485/RS422
COM2:RS232
COM0:RS232/RS485/RS422;
COM2:RS232
COM0:RS232/RS485/RS422;
COM2:RS232
COM0:RS485/RS422;
COM2:RS232
4G
-
--
--
--
WIFI
-
--
--
--
音頻接口
-
--
--
--
CAN
-
--
--
--
HDMI
-
--
--
--
RFID
-
-
-
內置
可編程按鍵
-
-
-
-
選擇開關
-
-
-
1
急停開關
-
-
-
1
握持開關
-
-
-
1
按鈕指示燈
-
-
-
-
電氣規格
收起
展開
輸入電源
DC18V-28V
DC18V-28V
DC18V-28V
DC23.2V-26.4V
功耗
7W@24VDC
15W@24VDC
15W@24VDC
20W@24VDC
允許失電
<3ms
<3ms
<3ms
<3ms
絕緣功耗
超過50MΩ@500V DC
超過50MΩ@500V DC
超過50MΩ@500V DC
超過50MΩ@500V DC
耐壓測試
500V AC 1分鐘
500V AC 1分鐘
500V AC 1分鐘
500V AC 1分鐘
結構規格
收起
展開
外殼材質
工程塑料
金屬
金屬
工程塑料
外形尺寸 (W x H x D)
271 x 213 x 38 mm
395 x 259 x 25.5 mm
395 x 259 x 25.5 mm
301 x 188 x 70 mm
開孔尺寸
260 x 202 mm
382 x 246 mm
382 x 246 mm
-
安裝方式
面板安裝
面板安裝&支架安裝（100 x 100 mm）
面板安裝&支架安裝（100 x 100 mm）
懸掛安裝&握持
線纜
-
-
-
10米24芯柔性線纜
安裝配件
-
-
-
SZ10-BOX
環境規格
收起
展開
工作環境溫度
-10~60°C
-10~60°C
-10~60°C
-10~60°C
工作環境濕度
0~90%RH(無冷凝)
0~90%RH(無冷凝)
0~90%RH(無冷凝)
0~90%RH(無冷凝)
存儲環境溫度
-20~60°C
-20~60°C
-20~60°C
-20~60°C
存儲環境濕度
0~90%RH(無冷凝)
0~90%RH(無冷凝)
0~90%RH(無冷凝)
0~90%RH(無冷凝)
正弦振動測試
10~500Hz, 30m/s2, X, Y, Z軸 各1小時
10~500Hz, 30m/s2, X, Y, Z軸 各1小時
10~500Hz, 30m/s2, X, Y, Z軸 各1小時
10~500Hz, 30m/s2, X, Y, Z軸 各1小時
冷卻方式
自然風冷
自然風冷
自然風冷
自然風冷
產品防護
收起
展開
電源隔離
有
有
有
有
串口隔離
-
-
-
-
PCB三防
有
有
有
有
防護等級
面板IP65
面板IP65
面板IP65
整機IP54
產品認證
收起
展開
CE 認證
通過CE認證(測試標準:EN61000-6-4:2019，EN61000-6-2:2019)
通過CE認證(測試標準:EN61000-6-4:2019，EN61000-6-2:2019)
通過CE認證(測試標準:EN61000-6-4:2019，EN61000-6-2:2019)
通過CE認證(測試標準:EN61000-6-4:2019，EN61000-6-2:2019)
UL認證
-
-
-
-
適配軟件
收起
展開
編程軟件
Kinco DToolsPro
Kinco DToolsPro
Kinco DToolsPro
Kinco DToolsPro
遠程維護軟件
EdgeAccess2.0
EdgeAccess2.0
EdgeAccess2.0
EdgeAccess2.0
