KC100系列變頻器
書本式變頻器

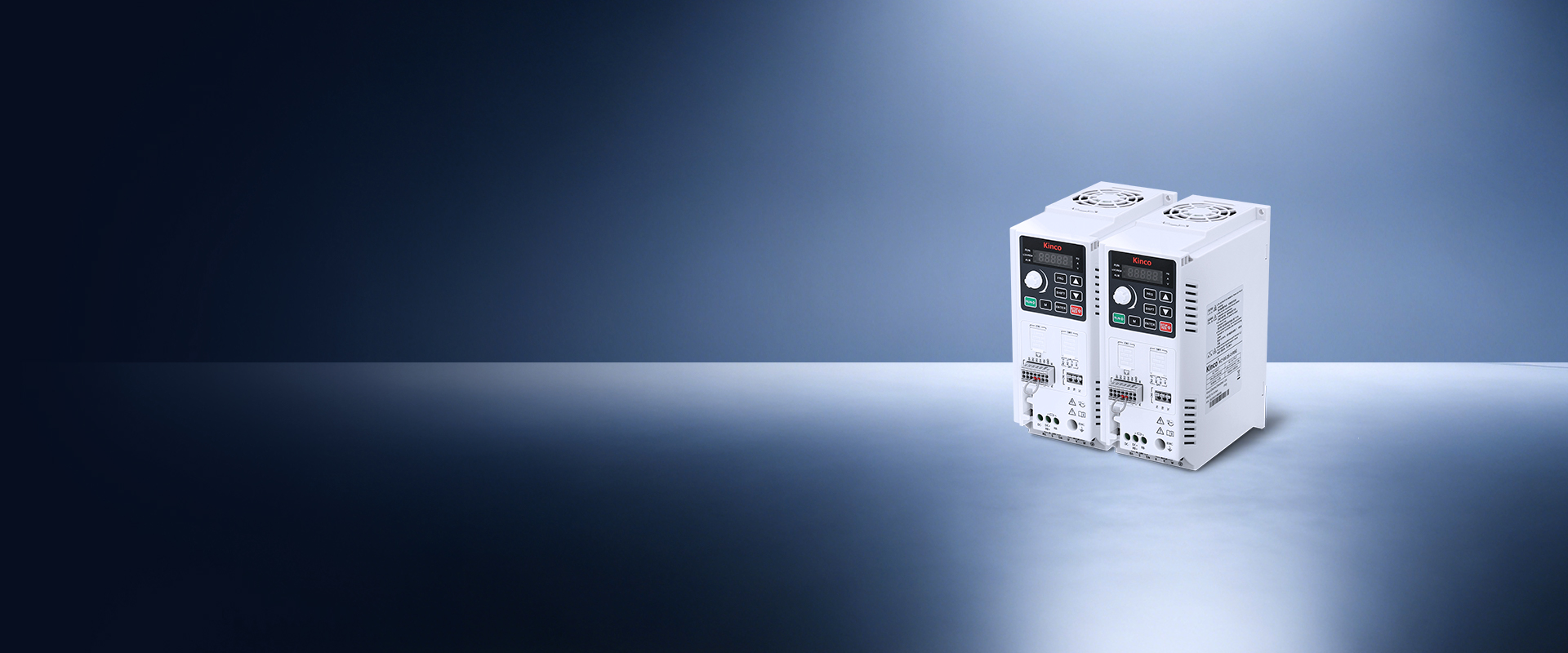

KC100系列書本式變頻器
KC100系列變頻器采用書本窄體設計支持導軌安裝，配置可插拔歐式壓線端子安裝便捷、接線方便，配置50KHz高速脈沖端子，支持NPN/PNP接線方式，滿足CE認證。
| 項目 | 規范 | |
| 電源輸入 | 額定電壓、額定頻率 | 2S：?jiǎn)蜗?200V～240V 50Hz/60Hz; 4T：三相 380V～480V 50Hz/60Hz |
| 電壓允許波動范圍 | -15～10% | |
| 頻率允許波動范圍 | ±5% | |
| 輸出 | 輸出電壓 | 0～輸入電壓 |
| 最高輸出頻率 | 599Hz | |
| 過載能力 | 150%額定電流60s，180%額定電流3s | |
| 主要控制性能 | 電機控制模式 | V/F 控制、開環矢量控制 SVC、壓頻分離控制 |
| 調制方式 | 空間矢量PWM調制 | |
| 載波頻率 | 0.5kHz～12.0kHz | |
| 速度控制范圍 | 開環矢量控制：額定負載1：200 | |
| 啟動轉矩 | 開環矢量控制：0.5Hz時150%額定轉矩 | |
| 轉矩響應 | 開環矢量控制：小于20ms | |
| 頻率精度 | 數字設定：最大頻率×（±0.01%）；模擬設定：最大頻率×（±0.2%） | |
| 頻率分辨率 | 數字設定：0.01Hz；模擬設定：最大頻率×0.1% | |
| 轉矩提升 | 自動轉矩提升；手動轉矩提升 0.1%～30.0% | |
| 產品基本功能 | 直流制動能力 | 起始頻率：0.00Hz～最大頻率 制動時間：0.0s～60.0s 制動電流值：0%～150%額定電流 |
| V/F曲線 | 四種方式：多點曲線、降轉矩特性曲線、VF半分離，VF全分離 | |
| 加減速曲線 | 直線或S曲線加減速方式；四種加減速時間 | |
| 多段速運行 | 通過控制端子實現最多8段速度運行 | |
| 內置 PID | 可方便實現過程閉環控制 | |
| 自動電壓調整（AVR） | 當電網電壓變化時，能自動保持輸出電壓恒定 | |
| 過壓過流失速控制 | 對運行期間電流電壓自動限制，防止頻繁過流過壓跳閘 | |
| 逐波限流功能 | 最大限度減少過流故障，保護驅動器正常運行 | |
| 瞬間掉電處理 | 瞬時停電時通過負載回饋能量補償電壓的降低，維持驅動器短時間內繼續運行 | |
| 運行命令通道 | 鍵盤命令通道、端子命令通道，通訊命令通道，可實現多種方式切換 | |
| 頻率給定通道 | 數字給定、模擬電壓給定、模擬電流給定、脈沖給定、通訊給定 | |
| 輔助頻率給定 | 實現靈活的輔助頻率微調、頻率合成 | |
| 輸入端子 | 4路數字量輸入端子，其中1路（DI4）支持最高50KHz高速脈沖輸入 1路模擬量輸入端子，支持 0～10V/0～20mA 輸入 |
|
| 輸出端子 | 1路繼電器輸出端子,含常閉和常開端子； 1路模擬輸出端子，支持0～10V/0～20mA電壓輸出； 1路DO輸出端子，0.1kHz～50kHz的脈沖方波信號輸出，可實現設定頻率、輸出頻率、輸出電壓等物理量的輸出； 1路485通信端子 |
|
| 網口 | 外引鍵盤接口 | |
| 鍵盤顯示 | LED顯示 | 單行5位數碼管（內置鍵盤和外引鍵盤相同） |
| 參數拷貝 | 外引鍵盤支持上傳和下載變頻器的功能參數信息，實現快速參數設置 | |
| 狀態監控 | 可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等40多種狀態參數 | |
| 故障報警 | 過壓、欠壓、過流、短路、缺相、過載、過熱等 | |
| 環境 | 安裝場所 | 在海拔高度超過1000米地區，由于空氣稀薄造成變頻器散熱效果差，需要降額使用，每升高100m 需降額1% |
| 溫度 | -10℃～+50℃請降額使用， | |
| 濕度 | 5%RH～95%RH（不結露） | |
| 振動 | 小于 5.9m/s2（0.6g） | |
| 儲存溫度 | －20℃～＋ 60℃ | |
| 過電壓等級 | OVC III | |
| 污染等級 | PD2 | |
| 防護等級 | IP20 | |
| 安裝方式 | 壁掛式，導軌安裝 | |
