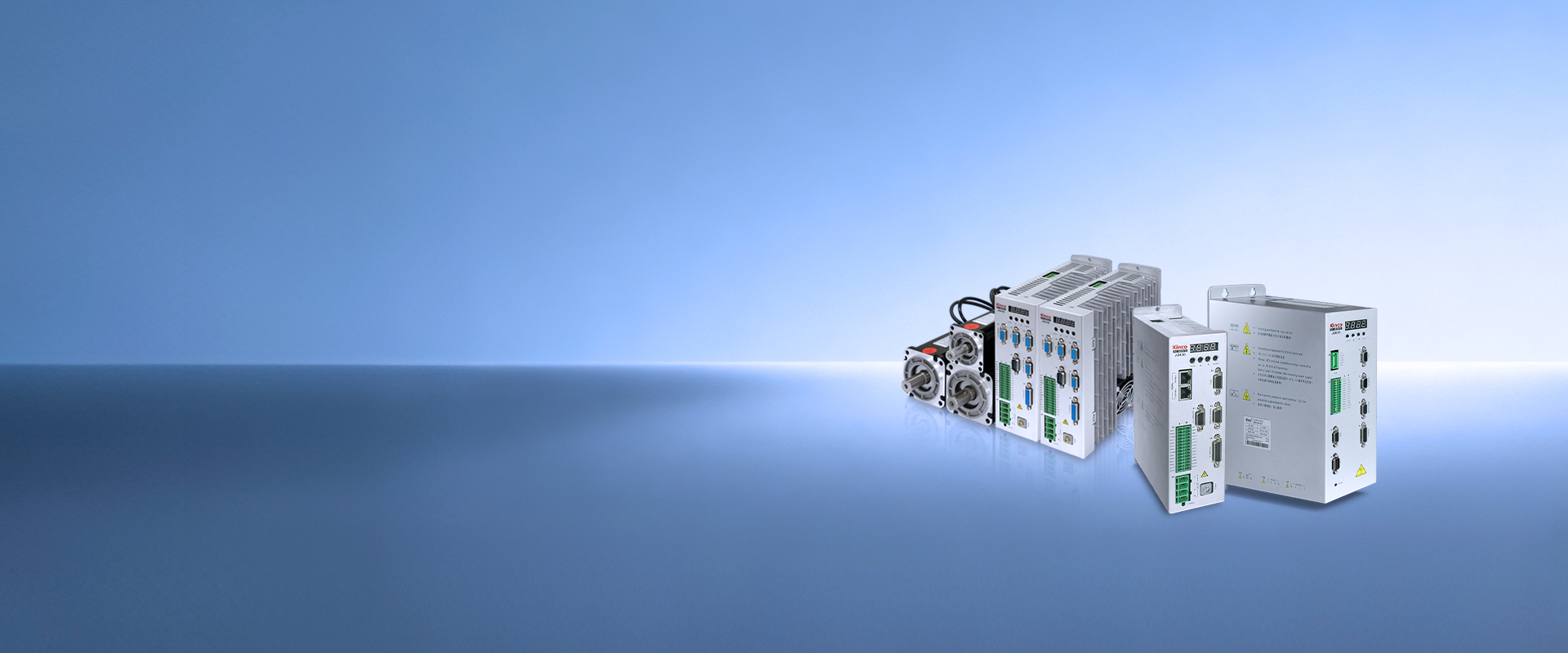

JD伺服驅動器
歐式伺服系統端子設計，無需焊接，接線方便
歐式高性能伺服驅動器
JD系列交流伺服系統歐式伺服系統端子設計，無需焊接，接線方便,可廣泛用于包裝機械,數控機床、紡織機械、工業機器人、激光機械、電子設備、塑料機械等眾多工業自動化領域。
| 型號參數 | JD430-AA-000 | JD620-AA-000 | JD630-□□-000 | JD640-□□-000 | JD650-□□-000 | |
| 電源 | 動力電源 | 單相或三相220VAC-20/+15% 47～63Hz | 三相380VAC-20/+15% 47～63Hz | |||
| 邏輯電源 | 18VDC～30VDC 1A | |||||
| 電流 | 最大連續輸出電流（Arms） | 10A | 7A | 10A | 13A | 18A |
| 峰值電流（PEAK） | 27.5AP | 25AP | 35AP | 45AP | 65AP | |
| 能耗制動電壓吸收點 | DC380V±5V | DC680V±5V | ||||
| 過壓報警 | DC400V±5V | DC700V±5V | ||||
| 欠壓報警 | DC200V±5V | DC400V±5V | ||||
| 冷卻方式 | 強制風冷 | |||||
| 重量（Kg） | 2.51 | 3.62 | 6.7 | |||
| 尺寸(寬.高.厚) | 220*195*66 mm | 255*230*77 mm | 320*280.5*95 mm | |||
| 通用 功能 |
數字操作面板 | 4個按鍵，4位數碼管顯示 | ||||
| 外部I/O | 7路數字量輸出（其中OUT1、OUT2、OUT7驅動能力最大0.1A,OUT3～0UT6驅動能力最大0.5A）,可自由定義驅動器就緒等功能；8路數字量輸入（12.5～30V）,可自由定義驅動器使能等功能。 | |||||
| 模擬量輸入 | 2路模擬量輸入，可實現模擬量控制速度和力矩！輸入范圍-10V～10V | |||||
| 編碼器信號輸出功能 | 用于多軸同步，最大輸出頻率2MHZ 匹配旋轉編碼器電機的伺服驅動器不支持此功能 匹配單圈20位訊式編碼器和多圈16位通訊式絕對值編碼器電機不支持此功能 |
|||||
| 主編碼器輸入功能 | 可接受3.3-24V的脈沖/方向，CW/CCW等信號，也可接收RS422差分格式，最大輸入頻率4MHZ | |||||
| 反饋信號 | 2500P/R編碼器 旋轉變壓器 Hiperface/sincos ® 編碼器（(注：可定制)） 多圈16位通訊式絕對值編碼器，單圈20位通訊式絕對值編碼器(注：可定制) |
|||||
| RS232 | 最大支持115.2K波特率，可使用伺服上位機軟件與PC連接，也可使用自定義協議與控制器通訊 | |||||
| RS485 | 最大支持115.2K波特率，可使用Modbus RTU協議與控制器通訊 | |||||
| CANopen | 最大支持1M波特率，可使用CANopen協議與控制器通訊 | |||||
| STO功能 | STO接口可以與安全控制器，安全開關，安全傳感器等連接，實現驅動器的安全功能 | |||||
| 使用 環境 |
工作溫度 | 0～40℃ | ||||
| 保存溫度 | -10℃～70℃ | |||||
| 濕度(不結露) | 90%RH以下 | |||||
| 保護等級 | IP20 | |||||
| 安裝場所 | 無粉塵、干燥、可鎖（如電氣柜） | |||||
| 安裝方式 | 垂直安裝 | |||||
| 安裝海拔高度 | 1000m內無功率限制 | |||||
| 大氣壓力 | 86～106kpa | |||||
| 注1：□□ =LA：通訊口RS232、RS485 =AA:通訊口RS232、RS485、CANopen =AR：通訊口RS232、RS485、CANopen，支持旋變電機 注2：AA為直接驅動伺服系統 |
||||||
