KC270系列起重專機
超強低頻扭矩，低頻運行更穩定。

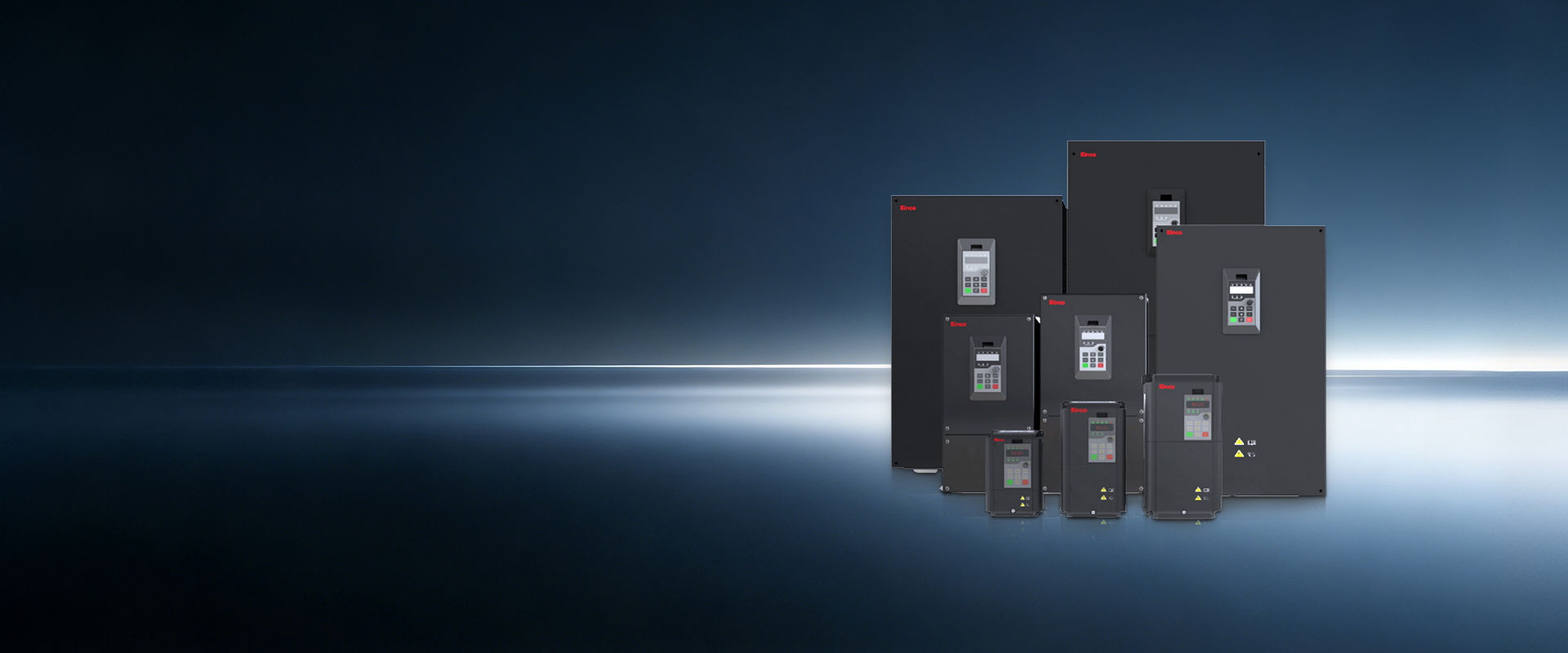

KC270系列起重專機
KC270系列變頻器功率覆蓋0.4~560kW,支持同步/異步電機的開環以及閉環控制，132kW及以下功率段可內置制動單元，標配CAN-OPENTONG通訊協議,滿足CE認證
| 項目 | 項目描述 | |
| 輸入 | 額定電壓；頻率 | 2S：?jiǎn)蜗?00V～240V 50Hz/60Hz；4T/5T：三相380V～480V 50Hz/60Hz |
| 電壓允許波動范圍 | -15～10% | |
| 頻率允許波動范圍 | ±5% | |
| 輸出 | 輸出電壓 | 0~輸入電壓 |
| 最高輸出頻率 | 599Hz | |
| 過載能力 | G型機：150%額定電流60s，180%額定電流3s | |
| 主要控制性能 | 電機控制方式 | V/F控制，開環矢量控制（SVC），閉環矢量控制（FVC） |
| 調制方式 | 空間矢量PWM調制 | |
| 最高載波頻率 | 16.0kHZ | |
| 速度控制范圍 | 開環矢量控制，額定負載1:100；閉環矢量控制，額定負載1：1000 | |
| 穩速精度 | 開環矢量控制：±0.5%額定同步轉速；閉環矢量控制：±0.02%額定同步轉速 | |
| 起動轉矩 | 開環矢量控制：0.5Hz時150%額定轉矩；閉環矢量控制：0Hz時200%額定轉矩 | |
| 轉矩響應 | 開環矢量控制：＜20ms；閉環矢量控制：＜10ms | |
| 頻率精度 | 數字設定：最大頻率×±0.01%；模擬設定：最大頻率×±0.2% | |
| 頻率分辨率 | 數字設定：0.01Hz； 模擬設定：最大頻率×0.05% | |
| 轉矩提升 | 自動轉矩提升；手動轉矩提升 0.1%～30.0% | |
| 產品基本功能 | 直流制動能力 | 起始頻率：0.00Hz～50.00Hz 制動時間：0.0s～60.0s 制動動作電流值：0%～100%額定電流 |
| V/F曲線 | 四種方式：1種用戶設定V/F曲線方式和3種降轉矩特性曲線方式 | |
| 加減速曲線 | 直線或S曲線加減速方式；四種加減速時間 | |
| 多段速運行 | 通過控制端子實現最多16段速運行 | |
| 內置 PID | 可方便實現過程控制閉環控制系統 | |
| 自動電壓調整（AVR） | 當電網電壓變化時，能自動保持輸出電壓恒定 | |
| 過壓過流失速控制 | 對運行期間電流電壓自動限制，防止頻繁過流過壓跳閘 | |
| 快速限流功能 | 最大限度減小過流故障，保護驅動器正常運行 | |
| 瞬間掉電處理 | 瞬時停電時通過負載回饋能量補償電壓的降低，維持驅動器短時間內繼續運行 | |
| 運行令通道 | 操作面板給定、控制端子給定，通訊控制，可通過多種方式切換 | |
| 頻率給定通道 | 數字給定、模擬電壓給定、模擬電流給定、脈沖給定、通訊給定 | |
| 輔助頻率給定 | 實現靈活的輔助頻率微調、頻率合成 | |
| 輸入端子 | 6個數字輸入端子，其中1個支持最高100KHz高速脈沖輸入 2個模擬量輸入端子，其中1個支持 0～10V/0～20mA 輸入 |
|
| 輸出端子 | 2個模擬輸出端子，都支持0～10V/0～20mA 輸出 2個數字輸出端子，其中1路支持0.1kHz～100kHz的脈沖方波信號輸出，可實現設定頻率、輸出頻率等物理量的出， 2組繼電器輸出端子 |
|
| 通訊 | 1路485通信端子, 1路CAN通信端子 | |
| 鍵盤顯示 | LED顯示 | 單行5位數碼管，內置鍵盤和外引鍵盤 |
| 參數拷貝 | 外引鍵盤支持上傳和下載變頻器的功能參數信息，實現快速參數設置 | |
| 狀態監控 | 可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等20種參數 | |
| 故障報警 | 過壓、欠壓、過流、短路、缺相、過載、過熱等 | |
| 保護功能 | 缺相保護 | 輸入缺相保護，輸出缺相保護 |
| 過壓保護 | 主回路直流電壓在800V以上時停機 | |
| 欠壓保護 | 主回路直流電壓在350V以下時停機 | |
| 過熱保護 | 逆變橋過熱時觸發保護 | |
| 過載保護 | 過載運行，達到過載時間停機 | |
| 過流保護 | 超過變頻器2.5倍額定電流停機 | |
| 短路保護 | 輸出相間短路保護，輸出對地短路保護 | |
| 環境 | 安裝場所 | 在海拔高度超過1000米地區，由于空氣稀薄造成變頻器散熱效果差，需要降額使用，每升高100m 需降額1% |
| 溫度、濕度 | -10℃～+50℃，+40℃～+50℃請降額使用，5%RH～95%RH（不結露） | |
| 振動 | 小于 5.9m/s2（0.6g） | |
| 儲存溫度 | －20℃～＋ 60℃ | |
| 防護等級 | IP20 | |
| 安裝方式 | 壁掛式 | |
