RP20系列遠程I/O
總線式遠程I/O系統，與總線運動控制器相適配
RP20系列遠程I/0系統
步科為探索更多不同自動化應用場景，為客戶提供更全面的自動化解決方案，推出了Kinco-RP20系列總線式遠程I/O系統，與最新推出的AK8X0系列總線運動控制器相適配，采取相同的硬件設計，實現IO模塊接口復用和模塊的混用。
高速率，快響應：升級 LVDS+FPGA方案，通訊速率可達100Mbps，實現μs級I/O響應。
同方案，更復用：耦合器背板采用AK8X0系列PLC背板同等方案，實現IO模塊接口復用。
多拓展、高點數：?jiǎn)务詈掀髦С肿畲髷U展16個拓展模塊，拓展I/O點數可達256點。
多協議、更兼容：兼容多種工業通信協議(如EtherCAT、CANopen等)，使得遠程I/O系統可以輕松集成到現有的自動化系統中。
產品型號

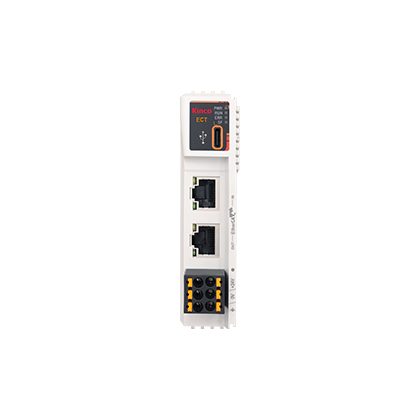

RP20C-ECT
加入對比
取消對比
RP20C-CAN
加入對比
取消對比
RP20-0016DTP
加入對比
取消對比
RP20-0016DTN
加入對比
取消對比

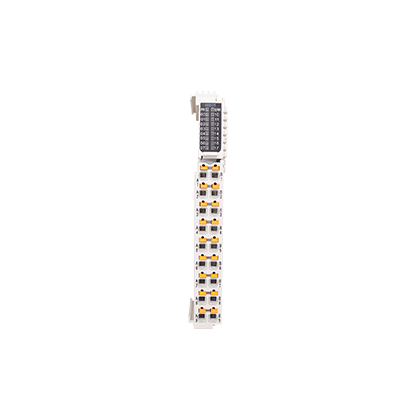

RP20-1600DT
加入對比
取消對比

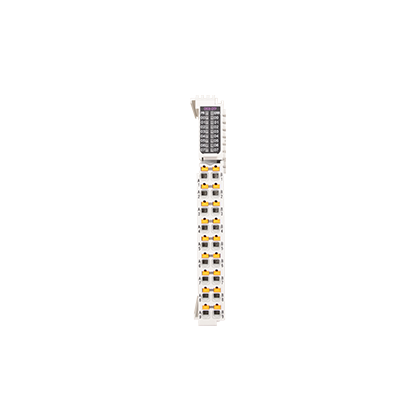

RP20-0808DTP
加入對比
取消對比

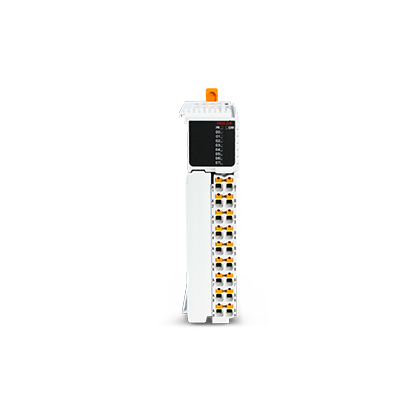

RP20-0008DR
加入對比
取消對比
RP20-0400TC
加入對比
取消對比

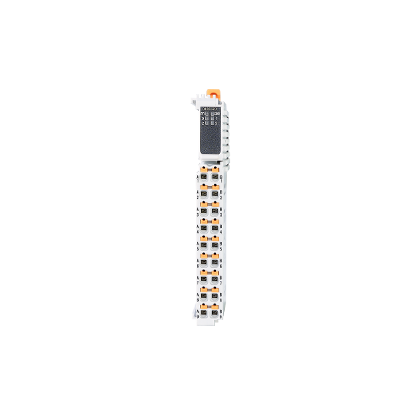

RP20-0400RD
加入對比
取消對比
RP20-0400IV
加入對比
取消對比
RP20-0004IV
加入對比
取消對比

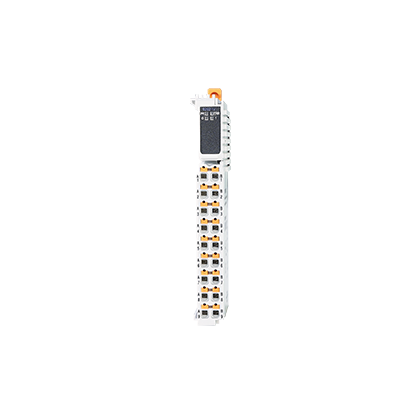

RP20-0202IV
加入對比
取消對比

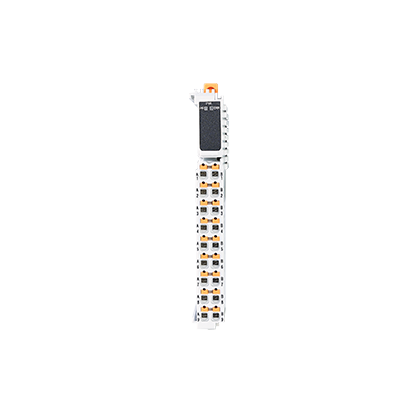

RP20-PW
加入對比
取消對比
滑動顯示更多
收起
展開
模塊類型
耦合器類
耦合器類
開關量輸出類
開關量輸出類
開關量輸入類
開關量混合類
開關量輸出類
熱電偶輸入類
熱電阻輸入類
模擬量輸入類
模擬量輸出類
模擬量混合類
電源模塊
機械壽命
/
/
/
/
/
/
2000W次
/
/
/
/
/
/
電氣壽命
/
/
/
/
/
/
10W次
/
/
/
/
/
/
耦合器總線協議
EtherCAT
CANopen
/
/
/
/
/
/
/
/
/
/
/
總線接口
2*RJ45
2*RJ45
/
/
/
/
/
/
/
/
/
/
/
總線速率
100Mbps
支持1Mbps，500kbps，250kbps，125kbps
/
/
/
/
/
/
/
/
/
/
/
站點間的最大距離
100m
1Mbps情況下最長40m，125kbps情況下最長1000m
/
/
/
/
/
/
/
/
/
/
/
K-bus擴展總線通訊速率
100Mbps
100Mbps
/
/
/
/
/
/
/
/
/
/
/
刷新方式
DC-Sync模式：最小支持1ms
SM-Sync模式
IO刷新：16個模塊時可達60?
/
/
/
/
/
/
/
/
/
/
/
擴展規格
最多連接16個RP20擴展模塊
最多連接16個RP20擴展模塊
/
/
/
/
/
/
/
/
/
/
/
指示燈
PRW：指示電源狀態
RUN：指示擴展總線運行狀態
ERR：指示EtherCAT總線錯誤
SF：指示擴展總線錯誤
PRW：指示電源狀態
RUN：指示擴展總線運行狀態
CAN：指示CAN總線通信狀態
ERR：指示錯誤狀態
PR：閃爍指示上電成功，常亮指示通訊連接成功
ERR:指示運行故障
有輸出信號則對應的LED燈亮（綠）
PR：閃爍指示上電成功，常亮指示通訊連接成功
ERR:指示運行故障
有輸出信號則對應的LED燈亮（綠）
PR：閃爍指示上電成功，常亮指示通訊連接成功
ERR:指示運行故障
有輸入信號則對應的LED燈亮（綠）
PR：閃爍指示上電成功，常亮指示通訊連接成功
ERR:指示運行故障
有輸入信號則對應的LED燈亮（綠）
有輸出信號則對應的LED燈亮（綠）
PR：閃爍指示上電成功，常亮指示通訊連接成功
ERR:指示運行故障
有輸出信號則對應的LED燈亮（綠）
PR：閃爍指示上電成功，常亮指示通訊連接成功
ERR:指示運行故障
各通道紅色LED指示輸入值超限
PR：閃爍指示上電成功，常亮指示通訊連接成功
ERR:指示運行故障
各通道紅色LED指示輸入值超限
PR：閃爍指示上電成功，常亮指示通訊連接成功
ERR:指示運行故障
各通道紅色LED指示輸入值超限
PR:閃爍指示上電成功，常亮指示通訊連接成功
ERR：指示運行故障
PR：閃爍指示上電成功，常亮指示通訊連接成功
ERR:指示運行故障
各通道紅色LED指示輸入值超限
PR：指示電源正常
ERR：指示電源故障
結構規格
收起
展開
安裝方式
DIN35導軌安裝
DIN35導軌安裝
DIN35導軌安裝
DIN35導軌安裝
DIN35導軌安裝
DIN35導軌安裝
DIN35導軌安裝
DIN35導軌安裝
DIN35導軌安裝
DIN35導軌安裝
DIN35導軌安裝
DIN35導軌安裝
DIN35導軌安裝
外形尺寸（寬*高*深）
24.3*100*80mm
24.3*100*80mm
12*100*80mm
12*100*80mm
12*100*80mm
12*100*80mm
12*100*80mm
12*100*80mm
12*100*80mm
12*100*80mm
12*100*80mm
12*100*80mm
12*100*80mm
重量
約120g
約120g
約70g
約70g
約70g
約70g
約70g
約68g
約68g
約70g
約70g
約70g
約70g
收起
展開
輸入電源額定電壓
DC 24V +/-20%（19.2V-28.8V）
DC 24V +/-20%（19.2V-28.8V）
/
/
/
/
/
/
/
/
/
/
DC 24V +/-20%（19.2V-28.8V）
額定功率
6W（單機功率）/20W（滿載功率）
2.5W
/
/
/
/
/
/
/
/
/
/
12W
輸入電源最大功率
/
20W，擴展最大數量模塊時
/
/
/
/
/
/
/
/
/
/
/
接口輸入電源額定電流
/
/
/
/
/
/
/
/
/
/
/
/
60mA（5V時典型值）
總線輸出電源額定電壓
DC 5V (DC 4.75V~DC 5.25V)
DC 5V (DC 4.75V~DC 5.25V)
/
/
/
/
/
/
/
/
/
/
DC 5V (DC 4.75V~DC 5.25V)
總線輸出電源額定電流
2.0A（5V時典型值）
2.0A（5V時典型值）
/
/
/
/
/
/
/
/
/
/
2.0A（5V時典型值）
電源輸出降額
在55℃工作時降額80%（輸出電流不超過1.6A）
在55℃工作時降額80%（輸出電流不超過1.6A）
/
/
/
/
/
/
/
/
/
/
在55℃工作時降額80%（輸出電流不超過1.6A）
額定輸入電壓
/
/
/
/
DC 24V
DC 24V
/
/
/
/
/
/
/
額定輸出電壓
/
/
DC 24V，允許范圍：DC 20.4V~DC 28.8V
DC24V，允許范圍：DC 20.4V~DC 28.8V
/
DC24V，允許范圍：DC 20.4V~DC 28.8V
AC 250V/DC 30V
/
/
/
/
/
/
輸入電流
/
/
/
/
3.5mA@ DC 24V
3.5mA@ DC 24V
/
/
/
/
/
/
/
輸出漏電流
/
/
最大10?
最大10?
/
最大10?
/
/
/
/
/
/
/
端子輸入電源額定電壓
/
/
/
/
/
/
DC 24V，允許范圍：DC 20.4V~DC 28.8V
/
/
/
DC 24V，允許范圍：DC 20.4V~DC 28.8V
DC 24V，允許范圍：DC 20.4V~DC 28.8V
/
端子輸入電源額定電流
/
/
/
/
/
/
60mA（24V時典型值）
/
/
/
100mA（24V時典型值）
80mA（24V時典型值）
/
軟件濾波時間
/
/
/
/
支持配置
支持配置
/
/
/
/
/
/
/
輸入阻抗
/
/
/
/
6.8k
6.8k
/
/
/
電流模式：100Ω
電壓模式：50kΩ
/
電流模式：100Ω
電壓模式：50kΩ
/
外部負載
/
/
/
/
/
/
/
/
/
/
電流模式：500Ω
電壓模式：1kΩ
電流模式：500Ω
電壓模式：1kΩ
/
輸入限值
/
/
/
/
/
/
/
/
/
電流：±30mA,電壓：±15V
/
/
/
輸出負載
/
/
電阻負載：12A/點，48W/模塊
電感負載：6W/點，24W/模塊
電燈負載：5W/點，20W/模塊
電阻負載：12A/點，48W/模塊
電感負載：6W/點，24W/模塊
電燈負載：5W/點，20W/模塊
/
電阻負載：12A/點，48W/模塊
電感負載：6W/點，24W/模塊
電燈負載：5W/點，20W/模塊
電阻負載：2A/點，8A/模塊
電感負載：1A/點，4A/模塊
電燈負載：1.25A/點，5A/模塊
/
/
/
/
/
/
信號限制
/
/
/
/
/
/
/
/
/
/
/
電流輸入不超過24mA，電壓輸入不超過12V
/
最大開關頻率
/
/
100Hz，電阻負載
100Hz，電阻負載
/
100Hz，電阻負載
20次/min
/
/
/
/
/
/
熱插拔
/
/
不支持
不支持
不支持
不支持
不支持
/
/
不支持
不支持
不支持
/
K-bus電流消耗
/
/
135mA（DC 5V，室溫）
135mA（DC 5V，室溫）
135mA（DC 5V，室溫）
135mA（DC 5V，室溫）
135mA（DC 5V，室溫）
160mA（DC 5V，室溫）
160mA（DC 5V，室溫）
150mA（DC 5V，室溫）
140mA（DC 5V，室溫）
150mA（DC 5V，室溫）
/
是否隔離
/
/
是
是
是
是
是
是
是
是
否
否
否
保護功能
過流保護
防反接保護
浪涌保護
過流保護
防反接保護
浪涌保護
短路保護
過流保護
短路保護
過流保護
/
短路保護
過流保護
短路保護
過流保護
/
/
/
/
/
過流保護
防反接保護
浪涌保護
適配軟件
收起
展開
編程軟件
支持IEC61131-3的標準CoDesys編程軟件
支持IEC61131-3的標準CoDesys編程軟件
支持IEC61131-3的標準CoDesys編程軟件
支持IEC61131-3的標準CoDesys編程軟件
支持IEC61131-3的標準CoDesys編程軟件
支持IEC61131-3的標準CoDesys編程軟件
支持IEC61131-3的標準CoDesys編程軟件
支持IEC61131-3的標準CoDesys編程軟件
支持IEC61131-3的標準CoDesys編程軟件
支持IEC61131-3的標準CoDesys編程軟件
支持IEC61131-3的標準CoDesys編程軟件
支持IEC61131-3的標準CoDesys編程軟件
支持IEC61131-3的標準CoDesys編程軟件
本體I/O規格
收起
展開
開關量輸入通道數
/
/
/
/
16路數字量輸入，支持PNP/NPN
8路數字量輸入，支持PNP
/
/
/
/
/
/
/
開關量輸出通道數
/
/
16路數字量輸出，支持PNP
16路數字量輸出，支持NPN
/
8路數字量輸出，支持PNP
8路數字量輸出，繼電器輸出，干接點，常開觸點
/
/
/
/
/
/
接通延時
/
/
小于50?
小于50?
小于50?
小于50?
小于50?
/
/
/
/
/
/
斷開延時
/
/
小于50?
小于50?
小于50?
小于50?
小于50?
/
/
/
/
/
/
“0”信號電平
/
/
MOS管截止
MOS管截止
/
MOS管截止
繼電器關斷
/
/
/
/
/
/
“1”信號電平
/
/
MOS管導通
MOS管導通
/
MOS管導通
繼電器開啟
/
/
/
/
/
/
邏輯“0”最大輸入電壓
/
/
/
/
5V，0.8mA
5V，0.8mA
/
/
/
/
/
/
/
邏輯“1”最小輸入電壓
/
/
/
/
15V，2mA
15V，2mA
/
/
/
/
/
/
/
導通電阻
/
/
典型：0.15Ω，最大：0.3Ω
典型：0.26Ω，最大：0.56Ω
/
典型：0.15Ω，最大：0.3Ω
典型：0.15Ω，最大：0.3Ω
/
/
/
/
/
/
模擬量輸入通道數
/
/
/
/
/
/
/
4路
4路
4路
/
2路
/
模擬量輸出通道數
/
/
/
/
/
/
/
/
/
/
4路
2路
/
分辨率
/
/
/
/
/
/
/
24位
24位
16位
16位
12位
/
傳感器類型
/
/
/
/
/
/
/
J型、K型、E型、S型、T型、mV信號
Pt100、Pt1000、Cu50、Cu100
/
/
/
/
信號形式
/
/
/
/
/
/
/
/
/
4~20mA、-20~20mA、1~5V、-10~10V
4~20mA、-20~20mA、1~5V、-10~10V
4~20mA、-20~20mA、1~5V、-10~10V
/
接線形式
/
/
/
/
/
/
/
兩線制
兩線制、三線制
兩線制、三線制
/
/
/
溫度分辨率
/
/
/
/
/
/
/
0.1℃
0.1℃
0.1℃
/
/
/
冷端補償
/
/
/
/
/
/
/
內補償、外補償
/
/
/
/
/
測量精度
/
/
/
/
/
/
/
±0.2% F.S
±0.2% F.S
±0.2% F.S
±0.2% F.S
±0.3% F.S
/
轉換速率（每通道）
/
/
/
/
/
/
/
約1次/秒
約1次/秒
50次/秒
50次/秒
15次/秒
/
濾波方式
/
/
/
/
/
/
/
無濾波/均值濾波
無濾波/均值濾波
無濾波/均值濾波
/
/
/
通道診斷
/
/
/
/
/
/
/
越限、斷線告警
越限、斷線告警
斷線告警（僅當1~5V及4~20mA模式時支持）
/
斷線告警（僅當1~5V及4~20mA模式時支持）
/
高速計數通道
/
/
/
/
/
/
/
/
/
/
/
/
/
高速脈沖輸出通道
/
/
/
/
/
/
/
/
/
/
/
/
/
運輸和存儲
收起
展開
氣候條件
環境溫度：-40~+70℃
相對濕度：10%~95%，無凝露
大氣壓：相當于0~3000米海拔高度
環境溫度：-40~+70℃
相對濕度：10%~95%，無凝露
大氣壓：相當于0~3000米海拔高度
環境溫度：-40~+70℃
相對濕度：10%~95%，無凝露
大氣壓：相當于0~3000米海拔高度
環境溫度：-40~+70℃
相對濕度：10%~95%，無凝露
大氣壓：相當于0~3000米海拔高度
環境溫度：-40~+70℃
相對濕度：10%~95%，無凝露
大氣壓：相當于0~3000米海拔高度
環境溫度：-40~+70℃
相對濕度：10%~95%，無凝露
大氣壓：相當于0~3000米海拔高度
環境溫度：-40~+70℃
相對濕度：10%~95%，無凝露
大氣壓：相當于0~3000米海拔高度
環境溫度：-40~+70℃
相對濕度：10%~95%，無凝露
大氣壓：相當于0~3000米海拔高度
環境溫度：-40~+70℃
相對濕度：10%~95%，無凝露
大氣壓：相當于0~3000米海拔高度
環境溫度：-40~+70℃
相對濕度：10%~95%，無凝露
大氣壓：相當于0~3000米海拔高度
環境溫度：-40~+70℃
相對濕度：10%~95%，無凝露
大氣壓：相當于0~3000米海拔高度
環境溫度：-40~+70℃
相對濕度：10%~95%，無凝露
大氣壓：相當于0~3000米海拔高度
環境溫度：-40~+70℃
相對濕度：10%~95%，無凝露
大氣壓：相當于0~3000米海拔高度
機械條件
自由跌落：帶運輸包裝，允許從1米高度5次跌落于水泥地面
自由跌落：帶運輸包裝，允許從1米高度5次跌落于水泥地面
自由跌落：帶運輸包裝，允許從1米高度5次跌落于水泥地面
自由跌落：帶運輸包裝，允許從1米高度5次跌落于水泥地面
自由跌落：帶運輸包裝，允許從1米高度5次跌落于水泥地面
自由跌落：帶運輸包裝，允許從1米高度5次跌落于水泥地面
自由跌落：帶運輸包裝，允許從1米高度5次跌落于水泥地面
自由跌落：帶運輸包裝，允許從1米高度5次跌落于水泥地面
自由跌落：帶運輸包裝，允許從1米高度5次跌落于水泥地面
自由跌落：帶運輸包裝，允許從1米高度5次跌落于水泥地面
自由跌落：帶運輸包裝，允許從1米高度5次跌落于水泥地面
自由跌落：帶運輸包裝，允許從1米高度5次跌落于水泥地面
自由跌落：帶運輸包裝，允許從1米高度5次跌落于水泥地面
工作條件
收起
展開
氣候條件
環境溫度：自然通風的開放式裝置，-20~+55℃
相對濕度：10%~95%，無凝露
大氣壓：海拔高度不超過2000米
污染等級：適用于污染等級2
環境溫度：自然通風的開放式裝置，-20~+55℃
相對濕度：10%~95%，無凝露
大氣壓：海拔高度不超過2000米
污染等級：適用于污染等級2
環境溫度：自然通風的開放式裝置，-20~+55℃
相對濕度：10%~95%，無凝露
大氣壓：海拔高度不超過2000米
污染等級：適用于污染等級2
環境溫度：自然通風的開放式裝置，-20~+55℃
相對濕度：10%~95%，無凝露
大氣壓：海拔高度不超過2000米
污染等級：適用于污染等級2
環境溫度：自然通風的開放式裝置，-20~+55℃
相對濕度：10%~95%，無凝露
大氣壓：海拔高度不超過2000米
污染等級：適用于污染等級2
環境溫度：自然通風的開放式裝置，-20~+55℃
相對濕度：10%~95%，無凝露
大氣壓：海拔高度不超過2000米
污染等級：適用于污染等級2
環境溫度：自然通風的開放式裝置，-20~+55℃
相對濕度：10%~95%，無凝露
大氣壓：海拔高度不超過2000米
污染等級：適用于污染等級2
環境溫度：自然通風的開放式裝置，-20~+55℃
相對濕度：10%~95%，無凝露
大氣壓：海拔高度不超過2000米
污染等級：適用于污染等級2
環境溫度：自然通風的開放式裝置，-20~+55℃
相對濕度：10%~95%，無凝露
大氣壓：海拔高度不超過2000米
污染等級：適用于污染等級2
環境溫度：自然通風的開放式裝置，-20~+55℃
相對濕度：10%~95%，無凝露
大氣壓：海拔高度不超過2000米
污染等級：適用于污染等級2
環境溫度：自然通風的開放式裝置，-20~+55℃
相對濕度：10%~95%，無凝露
大氣壓：海拔高度不超過2000米
污染等級：適用于污染等級2
環境溫度：自然通風的開放式裝置，-20~+55℃
相對濕度：10%~95%，無凝露
大氣壓：海拔高度不超過2000米
污染等級：適用于污染等級2
環境溫度：自然通風的開放式裝置，-20~+55℃
相對濕度：10%~95%，無凝露
大氣壓：海拔高度不超過2000米
污染等級：適用于污染等級2
機械條件
正弦振動：5＜f＜8.4Hz，隨機：3.5mm位移；連續：1.75mm位移
8.4＜f＜150Hz，隨機：1.0加速度；連續：0.5g加速度
沖擊：半正弦波、15g、11ms，每軸向6次
正弦振動：5＜f＜8.4Hz，隨機：3.5mm位移；連續：1.75mm位移
8.4＜f＜150Hz，隨機：1.0加速度；連續：0.5g加速度
沖擊：半正弦波、15g、11ms，每軸向6次
正弦振動：5＜f＜8.4Hz，隨機：3.5mm位移；連續：1.75mm位移
8.4＜f＜150Hz，隨機：1.0加速度；連續：0.5g加速度
沖擊：半正弦波、15g、11ms，每軸向6次
正弦振動：5＜f＜8.4Hz，隨機：3.5mm位移；連續：1.75mm位移
8.4＜f＜150Hz，隨機：1.0加速度；連續：0.5g加速度
沖擊：半正弦波、15g、11ms，每軸向6次
正弦振動：5＜f＜8.4Hz，隨機：3.5mm位移；連續：1.75mm位移
8.4＜f＜150Hz，隨機：1.0加速度；連續：0.5g加速度
沖擊：半正弦波、15g、11ms，每軸向6次
正弦振動：5＜f＜8.4Hz，隨機：3.5mm位移；連續：1.75mm位移
8.4＜f＜150Hz，隨機：1.0加速度；連續：0.5g加速度
沖擊：半正弦波、15g、11ms，每軸向6次
正弦振動：5＜f＜8.4Hz，隨機：3.5mm位移；連續：1.75mm位移
8.4＜f＜150Hz，隨機：1.0加速度；連續：0.5g加速度
沖擊：半正弦波、15g、11ms，每軸向6次
正弦振動：5＜f＜8.4Hz，隨機：3.5mm位移；連續：1.75mm位移
8.4＜f＜150Hz，隨機：1.0加速度；連續：0.5g加速度
沖擊：半正弦波、15g、11ms，每軸向6次
正弦振動：5＜f＜8.4Hz，隨機：3.5mm位移；連續：1.75mm位移
8.4＜f＜150Hz，隨機：1.0加速度；連續：0.5g加速度
沖擊：半正弦波、15g、11ms，每軸向6次
正弦振動：5＜f＜8.4Hz，隨機：3.5mm位移；連續：1.75mm位移
8.4＜f＜150Hz，隨機：1.0加速度；連續：0.5g加速度
沖擊：半正弦波、15g、11ms，每軸向6次
正弦振動：5＜f＜8.4Hz，隨機：3.5mm位移；連續：1.75mm位移
8.4＜f＜150Hz，隨機：1.0加速度；連續：0.5g加速度
沖擊：半正弦波、15g、11ms，每軸向6次
正弦振動：5＜f＜8.4Hz，隨機：3.5mm位移；連續：1.75mm位移
8.4＜f＜150Hz，隨機：1.0加速度；連續：0.5g加速度
沖擊：半正弦波、15g、11ms，每軸向6次
正弦振動：5＜f＜8.4Hz，隨機：3.5mm位移；連續：1.75mm位移
8.4＜f＜150Hz，隨機：1.0加速度；連續：0.5g加速度
沖擊：半正弦波、15g、11ms，每軸向6次
電磁兼容性
EMC抗干擾等級：B區，IEC63313-2
靜電放電：空氣放電8kV，接觸放電4kV
性能等級A
浪涌：直流電源0.5kV CM，0.5kV DM；
IO和通信口：1kV CM
性能等級A
快速瞬變脈沖群：電源耦合2kV，5kHz；IO及通信耦合1kV，5kHz
性能等級A
EMC抗干擾等級：B區，IEC63313-2
靜電放電：空氣放電8kV，接觸放電4kV
性能等級A
浪涌：直流電源0.5kV CM，0.5kV DM；
IO和通信口：1kV CM
性能等級A
快速瞬變脈沖群：電源耦合2kV，5kHz；IO及通信耦合1kV，5kHz
性能等級A
EMC抗干擾等級：B區，IEC63313-2
靜電放電：空氣放電8kV，接觸放電4kV
性能等級A
浪涌：直流電源0.5kV CM，0.5kV DM；
IO和通信口：1kV CM
性能等級A
快速瞬變脈沖群：電源耦合2kV，5kHz；IO及通信耦合1kV，5kHz
性能等級A
EMC抗干擾等級：B區，IEC63313-2
靜電放電：空氣放電8kV，接觸放電4kV
性能等級A
浪涌：直流電源0.5kV CM，0.5kV DM；
IO和通信口：1kV CM
性能等級A
快速瞬變脈沖群：電源耦合2kV，5kHz；IO及通信耦合1kV，5kHz
性能等級A
EMC抗干擾等級：B區，IEC63313-2
靜電放電：空氣放電8kV，接觸放電4kV
性能等級A
浪涌：直流電源0.5kV CM，0.5kV DM；
IO和通信口：1kV CM
性能等級A
快速瞬變脈沖群：電源耦合2kV，5kHz；IO及通信耦合1kV，5kHz
性能等級A
EMC抗干擾等級：B區，IEC63313-2
靜電放電：空氣放電8kV，接觸放電4kV
性能等級A
浪涌：直流電源0.5kV CM，0.5kV DM；
IO和通信口：1kV CM
性能等級A
快速瞬變脈沖群：電源耦合2kV，5kHz；IO及通信耦合1kV，5kHz
性能等級A
EMC抗干擾等級：B區，IEC63313-2
靜電放電：空氣放電8kV，接觸放電4kV
性能等級A
浪涌：直流電源0.5kV CM，0.5kV DM；
IO和通信口：1kV CM
性能等級A
快速瞬變脈沖群：電源耦合2kV，5kHz；IO及通信耦合1kV，5kHz
性能等級A
EMC抗干擾等級：B區，IEC63313-2
靜電放電：空氣放電8kV，接觸放電4kV
性能等級A
浪涌：直流電源0.5kV CM，0.5kV DM；
IO和通信口：1kV CM
性能等級A
快速瞬變脈沖群：電源耦合2kV，5kHz；IO及通信耦合1kV，5kHz
性能等級A
EMC抗干擾等級：B區，IEC63313-2
靜電放電：空氣放電8kV，接觸放電4kV
性能等級A
浪涌：直流電源0.5kV CM，0.5kV DM；
IO和通信口：1kV CM
性能等級A
快速瞬變脈沖群：電源耦合2kV，5kHz；IO及通信耦合1kV，5kHz
性能等級A
EMC抗干擾等級：B區，IEC63313-2
靜電放電：空氣放電8kV，接觸放電4kV
性能等級A
浪涌：直流電源0.5kV CM，0.5kV DM；
IO和通信口：1kV CM
性能等級A
快速瞬變脈沖群：電源耦合2kV，5kHz；IO及通信耦合1kV，5kHz
性能等級A
EMC抗干擾等級：B區，IEC63313-2
靜電放電：空氣放電8kV，接觸放電4kV
性能等級A
浪涌：直流電源0.5kV CM，0.5kV DM；
IO和通信口：1kV CM
性能等級A
快速瞬變脈沖群：電源耦合2kV，5kHz；IO及通信耦合1kV，5kHz
性能等級A
EMC抗干擾等級：B區，IEC63313-2
靜電放電：空氣放電8kV，接觸放電4kV
性能等級A
浪涌：直流電源0.5kV CM，0.5kV DM；
IO和通信口：1kV CM
性能等級A
快速瞬變脈沖群：電源耦合2kV，5kHz；IO及通信耦合1kV，5kHz
性能等級A
EMC抗干擾等級：B區，IEC63313-2
靜電放電：空氣放電8kV，接觸放電4kV
性能等級A
浪涌：直流電源0.5kV CM，0.5kV DM；
IO和通信口：1kV CM
性能等級A
快速瞬變脈沖群：電源耦合2kV，5kHz；IO及通信耦合1kV，5kHz
性能等級A
散熱方式
自然風冷
自然風冷
自然風冷
自然風冷
自然風冷
自然風冷
自然風冷
自然風冷
自然風冷
自然風冷
自然風冷
自然風冷
自然風冷
產品防護
收起
展開
防護等級
IP20
IP20
IP20
IP20
IP20
IP20
IP20
IP20
IP20
IP20
IP20
IP20
IP20
產品認證
收起
展開
CE認證
通過CE認證（測試標準：EN IEC 61000-6-2:2019,EN IEC 61000-6-4:2019）
通過CE認證（測試標準：EN IEC 61000-6-2:2019,EN IEC 61000-6-4:2019）
通過CE認證（測試標準：EN IEC 61000-6-2:2019,EN IEC 61000-6-4:2019）
通過CE認證（測試標準：EN IEC 61000-6-2:2019,EN IEC 61000-6-4:2019）
通過CE認證（測試標準：EN IEC 61000-6-2:2019,EN IEC 61000-6-4:2019）
通過CE認證（測試標準：EN IEC 61000-6-2:2019,EN IEC 61000-6-4:2019）
通過CE認證（測試標準：EN IEC 61000-6-2:2019,EN IEC 61000-6-4:2019）
通過CE認證（測試標準：EN IEC 61000-6-2:2019,EN IEC 61000-6-4:2019）
通過CE認證（測試標準：EN IEC 61000-6-2:2019,EN IEC 61000-6-4:2019）
通過CE認證（測試標準：EN IEC 61000-6-2:2019,EN IEC 61000-6-4:2019）
通過CE認證（測試標準：EN IEC 61000-6-2:2019,EN IEC 61000-6-4:2019）
通過CE認證（測試標準：EN IEC 61000-6-2:2019,EN IEC 61000-6-4:2019）
通過CE認證（測試標準：EN IEC 61000-6-2:2019,EN IEC 61000-6-4:2019）
