CM系列步進驅動器
全新一代16位DSP控制技術
CM步進驅動器
KincoCM步進驅動器，基于全新一代16位DSP控制技術的步進驅動器，用于驅動電流在8.0A以下任何兩相或三相混合式步進電機。適用于電子設備制造、特種機床、工業機器人、噴繪印刷設備、紡織服裝設備、物流設備、醫療設備、AGV、包裝設備等行業。
產品型號

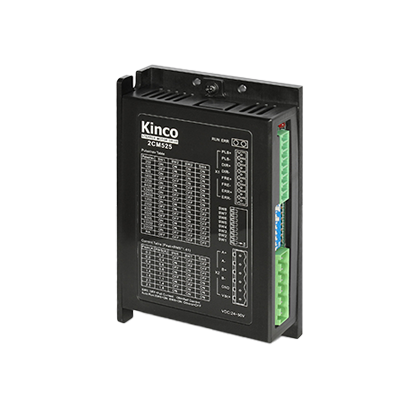

2CM525
加入對比
取消對比
2CM545
加入對比
取消對比

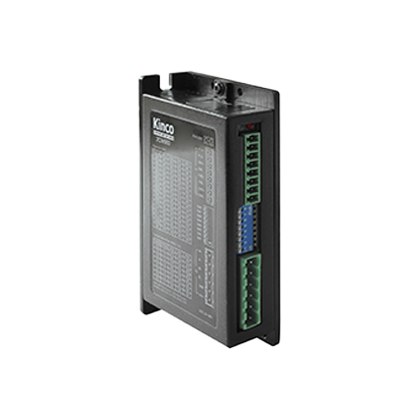

2CM560
加入對比
取消對比

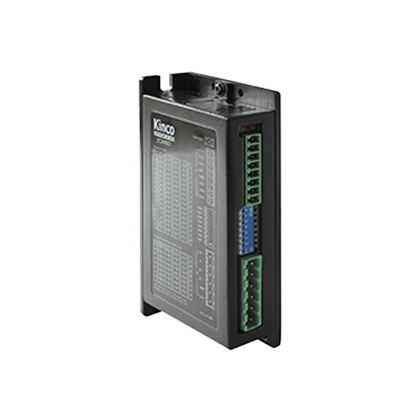

2CM860
加入對比
取消對比

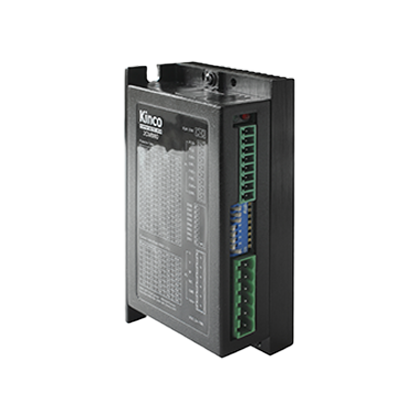

2CM880
加入對比
取消對比

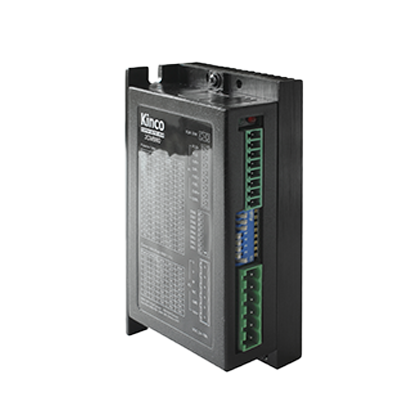

3CM880
加入對比
取消對比

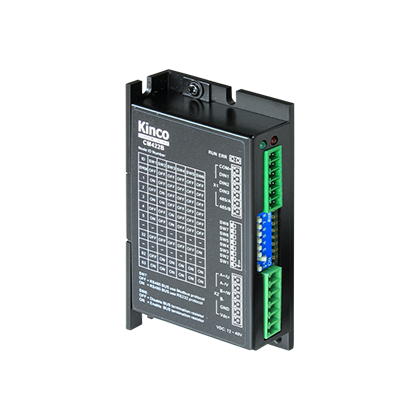

CM422B
加入對比
取消對比

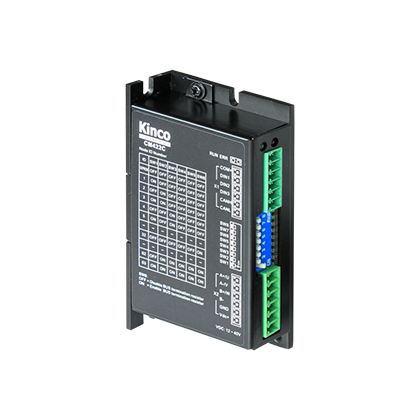

CM422C
加入對比
取消對比
CM880A
加入對比
取消對比

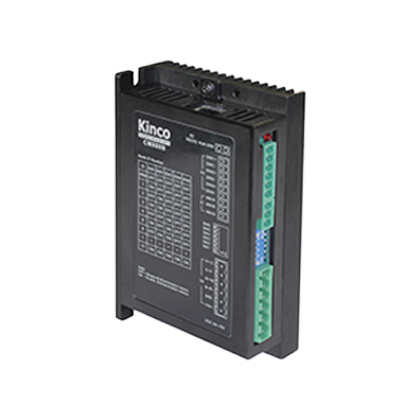

CM880B
加入對比
取消對比

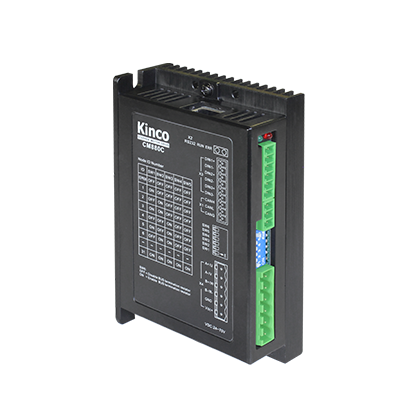

CM880C
加入對比
取消對比

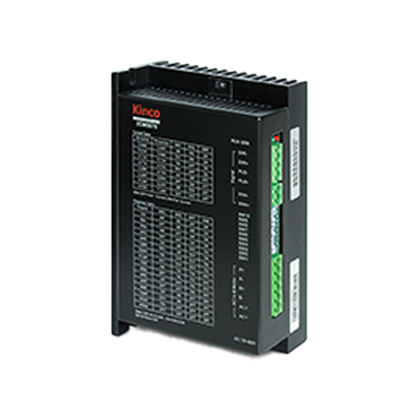

2CM0870
加入對比
取消對比
滑動顯示更多
收起
展開
供電電壓
24～50VDC
24～50VDC
24～50VDC
24～70VDC
24～70VDC
--
--
--
--
--
--
--
過熱保護溫度
大于85度(熱敏電阻溫度)
大于85度(熱敏電阻溫度)
大于80度(熱敏電阻溫度)
大于80度(熱敏電阻溫度)
大于80度(熱敏電阻溫度)
--
--
--
--
--
--
--
相電流（峰值）
0.3/0.6/0.8/1.2/1.4/1.6/2.0/2.5共8個設置值（單位：A）
1/1.5/2/2.5/3/3.5/4/4.5共8個設置值（單位：A）
1.8/2.4/3/3.6/4.2/4.8/5.4/6共8個設置值（單位：A）
1.8/2.4/3/3.6/4.2/4.8/5.4/6共8個設置值（單位：A）
2.4/3.2/4/4.8/5.6/6.4/7.2/8共8個設置值（單位：A）
--
--
--
--
--
--
--
細分范圍
200~25600 Pulse/rev，共15檔
200~25600 Pulse/rev，共15檔
400~51200 Pulse/rev
400~51200 Pulse/rev
400~51200 Pulse/rev
--
--
--
--
--
--
--
適用電機
42,57兩相混合式步進電機
57兩相混合式步進電機
57兩相混合式步進電機
57兩相混合式步進電機
57、86兩相混合式步進電機
--
--
--
--
--
--
--
輸入信號
PLS（CW）、DIR(CCW)、FREE信號
輸入電壓：5～24VDC
輸入電流:8 mA@5VDC,12mA@24VDC
PLS（CW）、DIR(CCW)、FREE信號
輸入電壓：5～24VDC
輸入電流:8 mA@5VDC,12mA@24VDC
PLS（CW）、DIR(CCW)、FREE信號
輸入電壓：5～24VDC
輸入電流:8 mA@5VDC,12mA@24VDC
PLS（CW）、DIR(CCW)、FREE信號
輸入電壓：5～24VDC
輸入電流:8 mA@5VDC,12mA@24VDC
PLS（CW）、DIR(CCW)、FREE信號
輸入電壓：5～24VDC
輸入電流:8 mA@5VDC,12mA@24VDC
--
--
--
--
--
--
--
控制方式
脈沖控制：脈沖+方向(PLS+DIR)、雙脈沖（CW/CCW）
脈沖控制：脈沖+方向(PLS+DIR)、雙脈沖（CW/CCW）
脈沖控制：脈沖+方向(PLS+DIR)、雙脈沖（CW/CCW）
脈沖控制：脈沖+方向(PLS+DIR)、雙脈沖（CW/CCW）
脈沖控制：脈沖+方向(PLS+DIR)、雙脈沖（CW/CCW）
--
--
--
--
--
--
--
輸出信號
ERR，集電極開路輸出，最大流過電流為100mA
ERR，集電極開路輸出，最大流過電流為100mA
ERR集電極開路輸出，最大流過電流為100mA
ERR集電極開路輸出，最大流過電流為100mA
ERR集電極開路輸出，最大流過電流為100mA
--
--
--
--
--
--
--
工作指示燈
運行、出錯等兩個LED等進行組合狀態指示
運行、出錯等兩個LED等進行組合狀態指示
運行、出錯等兩個LED等進行組合狀態指示
運行、出錯等兩個LED等進行組合狀態指示
運行、出錯等兩個LED等進行組合狀態指示
--
--
--
--
--
--
--
保護電路類型
過壓報警、欠壓報警、過流保護、過熱保護
過壓報警、欠壓報警、過流保護、過熱保護
過壓報警、欠壓報警、過流保護、過熱保護
過壓報警、欠壓報警、過流保護、過熱保護
過壓報警、欠壓報警、過流保護、過熱保護
--
--
--
--
--
--
--
冷卻方式
自然風冷
自然風冷
自然風冷
自然風冷
自然風冷
--
--
--
--
--
--
--
重量（凈重）
0.25KG
0.25KG
0.25KG
0.25KG
0.253KG
--
--
--
--
--
--
--
外形尺寸
118*75.5*25.4 mm（無齒）
118*75.5*25.4 mm（無齒）
118*75.5*25.4 mm（無齒）
118*75.5*25.4 mm（無齒）
118*75.5*34 mm（帶齒）
--
--
--
--
--
--
--
防護等級
IP20
IP20
IP20
IP20
IP20
--
--
--
--
--
--
--
收起
展開
過壓保護電壓
大于85VDC
大于85VDC
大于85VDC
大于85VDC
大于85VDC
--
--
--
--
--
--
--
欠壓保護電壓
小于15VDC
小于15VDC
小于15VDC
小于15VDC
小于15VDC
--
--
--
--
--
--
--
使用環境
收起
展開
使用場合
避免有金屬粉塵，油霧或腐蝕性氣體
避免有金屬粉塵，油霧或腐蝕性氣體
避免有金屬粉塵，油霧或腐蝕性氣體
避免有金屬粉塵，油霧或腐蝕性氣體
避免有金屬粉塵，油霧或腐蝕性氣體
--
--
--
--
--
--
--
使用環境濕度
<85%, RH（不能結露和有水珠）
<85%, RH（不能結露和有水珠）
<85%, RH（不能結露和有水珠）
<85%, RH（不能結露和有水珠）
<85%, RH（不能結露和有水珠）
--
--
--
--
--
--
--
使用環境溫度
0℃～+40℃
0℃～+40℃
0℃～+40℃
0℃～+40℃
0℃～+40℃
--
--
--
--
--
--
--
保存溫度
-20℃～+70℃
-20℃～+70℃
-20℃～+70℃
-20℃～+70℃
-20℃～+70℃
--
--
--
--
--
--
--
