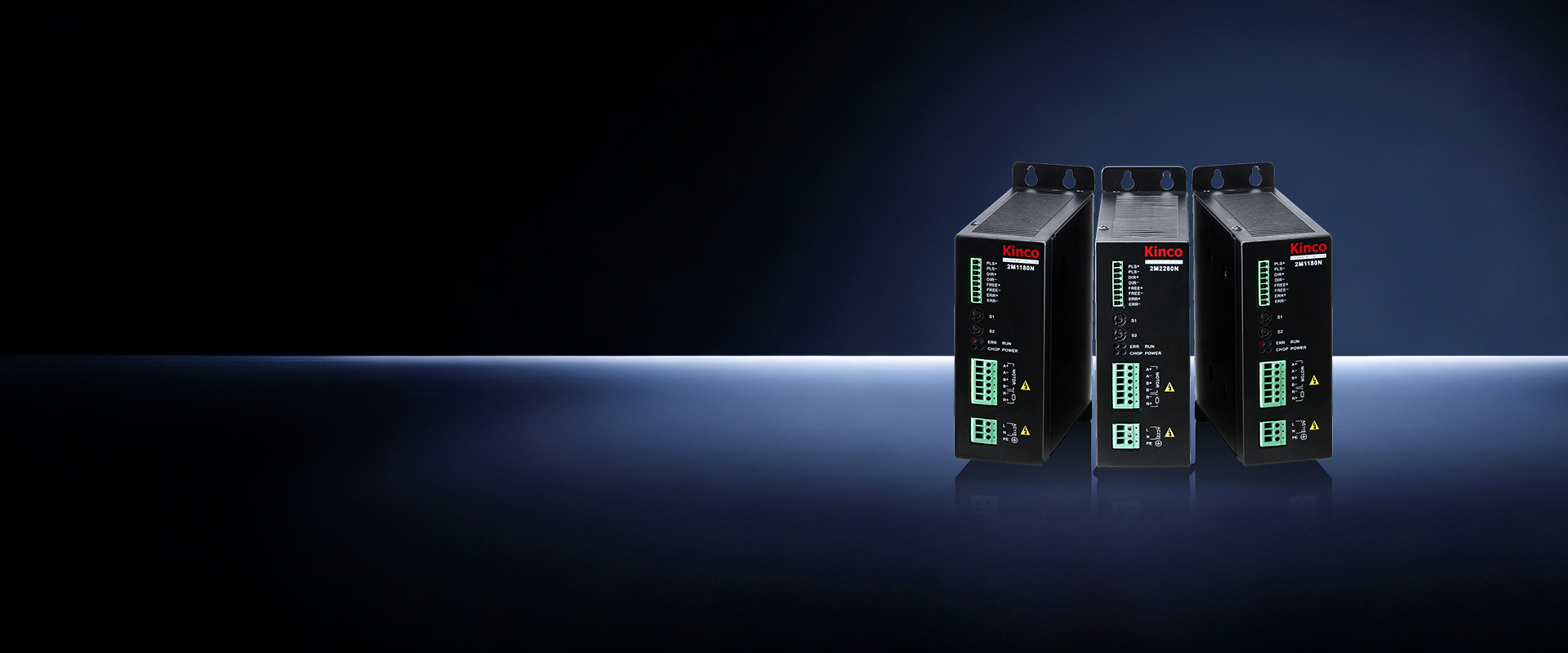

Kinco M系列(傳統版本和N版本)步進驅動器，傳統版本質量穩定，久經考驗，N版本全數字集合國際最先進的步進驅動技術和步科最新的步進驅動研究成果，采用伺服平臺技術全新打造，M系列驅動器用于驅動電流在8.0A以下任何兩相或三相混合式步進電機。
產品型號
2M1180N
加入對比
取消對比

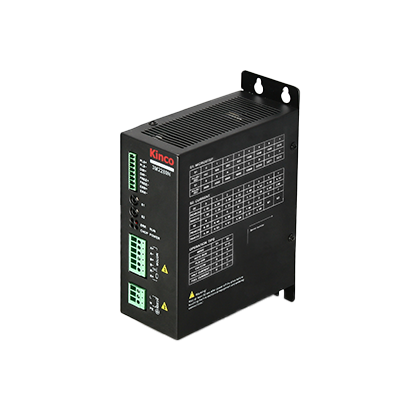

2M2280N
加入對比
取消對比
3M2280N
加入對比
取消對比

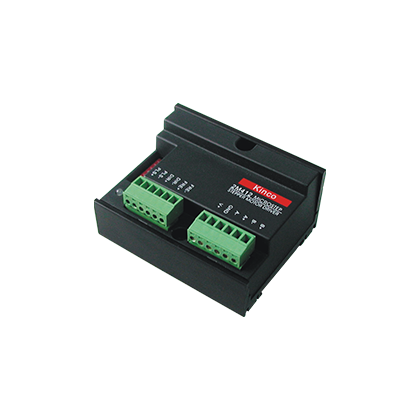

2M412
加入對比
取消對比

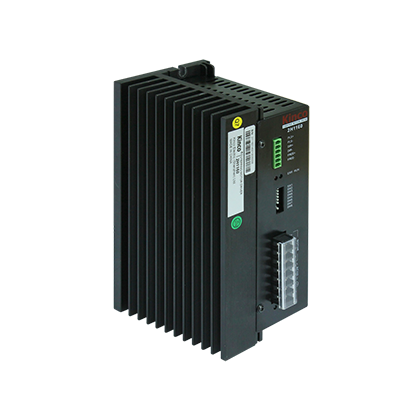

2H1160
加入對比
取消對比
滑動顯示更多
收起
展開
輸入電壓
單相交流77V AC~123VAC(50Hz)
單相交流220VAC~253VAC(50Hz)
單相交流220VAC~253VAC(50Hz)
DC12V~40V
單相60VAC~123VAC(50Hz)
相電流(峰值)
4.5/5/5.5/6A/6.5/7/7.5/8,共8個設置值(單位:A)
4.5/5/5.5/6A/6.5/7/7.5/8，共8個設置值(單位:A)
2.8/3.213.6/4.0/4.4/4.8/5.215.6/6.0/6.4/6.8/
7.2/7.6/8.0共14個設置值(單位:A)
0.2~1.2A
2.5~6.5A
細分檔
2/4/5/8/10/16/20/32/50/64/100/128，共12檔
2/4/5/8/10/16/20/32/50/64/100/128，共12檔
400~30000pulse/rev，共14檔
/
/
適用電機
兩相57、86、110型雙極混合式步進電機
兩相110、130型雙極混合式步進電機
三相110、130型混合式步進電機
兩相42型雙極混合式步進電機
兩相86、110型雙極混合式步進電機
輸入信號
PLS(CW)、DIR(CCW)、A/B、FREE信號；電流范圍為: 6~16 mA
PLS(CW)、DIR(CCW)、AVB、FREE信號
電流范圍為:6~16 mA
PLS(CW)、DIR(CCW)、AVB、FREE信號
電流范圍為:6~16 mA
控制信號的輸入電路采用光耦器件隔離,控制信號輸入電流6~16mA
控制信號的輸入電路采用光耦器件隔離,控制信號輸入電流6~16mA
控制方式
脈沖控制:脈沖+方向(PLS+DIR)、雙脈沖(CW/CCW)、A+B相
脈沖控制:脈沖+方向(PLS+DIR)、雙脈沖(CW/CCW)、A+B相
脈沖控制:脈沖+方向(PLS+DIR)、雙脈沖(CW/CCW)、A+B相
/
/
輸出信號
ERR集電極開路輸出，最大流過電流為10mA
ERR集電極開路輸出，最大流過電流為10mA
ERR集電極開路輸出，最大流過電流為10mA
/
/
自動半流
自動半流等待時間為1.5s,相電流值減小50%
自動半流等待時間為1.5s,相電流值減小50%
自動半流等待時間為1.5s,相電流值減小50%
/
/
保護電路類型
過壓報警、欠壓報警、過流保護、過熱保護
過壓報警、欠壓報警、過流保護、過熱保護
過壓報警、欠壓報警、過流保護、過熱保護
/
/
吸收電路
用于吸收電機反饋的能量，此功能需要定制
用于吸收電機反饋的能量，此功能需要定制
用于吸收電機反饋的能量，此功能需要定制
/
/
冷卻方式
強制風冷
強制風冷
強制風冷
自然風冷
自然風冷
重量(凈重)
1.5Kg
1.5Kg
1.5Kg
0.13Kg
1.77Kg
外形尺寸
201x147x66mm
201x147x66mm
201x147x66mm
76*60*35.2
200*123*86.5
防護等級
IP20
IP20
IP20
IP20
IP20
收起
展開
過壓保護電壓
大于187VDC
大于395VDC
大于395VDC
/
/
欠壓保護電壓
小于85VDC
小于200VDC
小于200VDC
/
/
使用環境
收起
展開
使用場合
避免有金屬粉塵、絮狀物、油霧或腐蝕性氣體
避免有金屬粉塵、絮狀物、油霧或腐蝕性氣體
避免有金屬粉塵、絮狀物、油霧或腐蝕性氣體
避免有金屬粉塵，油霧或腐蝕性氣體
避免有金屬粉塵、絮狀物、油霧或腐蝕性氣體
工作環境濕度
<85%，RH(不能結露和有水珠)
<85%，RH(不能結露和有水珠)
<85%，RH(不能結露和有水珠)
<85%,RH(不能結露和有水珠)
<85%,RH(不能結露和有水珠)
工作環境溫度
0℃~+40℃
0℃℃~+40℃℃
0℃℃~+40℃℃
-10℃~+45℃
-10℃~+45°C
保存溫度
-20℃~+70℃
-20℃~+70℃
-20℃~+70℃
-20℃~+70℃
-20℃~+70℃
