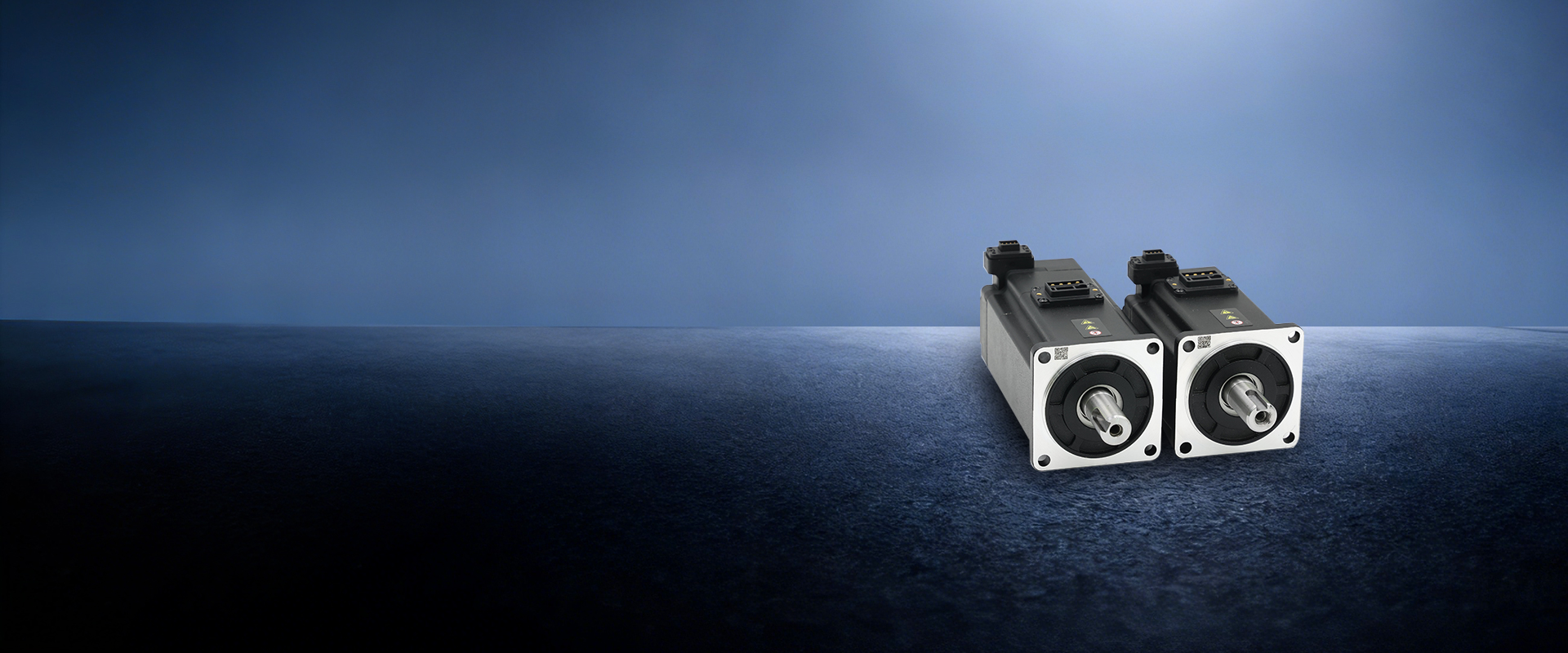

SMK系列直流伺服電機（DC48V)
SMK系列直流伺服電機
全新電磁設計:采用高性能磁鋼+優化磁路設計，扭矩密度提升，有利于減輕電機運行過程中的振動，使轉矩輸出更加平穩； 新結構短機身:機身結構重新設計，縮短機身長度，能為客戶設備節省更多安裝空間，減小設備尺寸； 絕緣等級F級:行業內電機中處于較高絕緣等級水平，在高溫極限環境，可保持較高的可靠性，穩定性； 能效等級：2級
產品型號
SMK40S-0005-30Q■K-5DSA
加入對比
取消對比
SMK40S-0010-30Q■K-5DSA
加入對比
取消對比
SMK60S-0020-30▲■K-5DSA
加入對比
取消對比
SMK60S-0040-30▲■K-5DSA
加入對比
取消對比
SMK80S-0075-30▲■K-5DKA
加入對比
取消對比
SMK80S-0100-30▲■K-5DKA
加入對比
取消對比
SMK60D-0020-30Q■K-5DCU
加入對比
取消對比
SMK60D-0040-30Q■K-5DC□
加入對比
取消對比
SMK80D-0040-30Q■K-5DCU
加入對比
取消對比
SMK80D-0075-30Q■K-5DC□
加入對比
取消對比
SMK80D-0100-30Q■K-5DC□
加入對比
取消對比
SMK80D-0120-30Q■K-5DCU
加入對比
取消對比
SMK80D-0150-30Q■K-5DCU
加入對比
取消對比
滑動顯示更多
電氣規格
收起
展開
額定線電壓U（V）
48
48
48
48
48
48
48
48
48
48
48
48
48
額定功率Pn(W)
50
100
200
400
750
1000
200
400
400
750
1000
1200
1500
額定轉矩Tn(N.m)
0.16
0.32
0.64
1.27
2.39
3.18
0.64
1.27
1.27
2.39
3.18
3.82
4.77
額定轉速Nn(rpm)
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
額定電流In(A)
1.6
2.74
5.7
10.6
19.2
25.8
5.9
10
10.3
18.1
24
29.2
36
瞬時最大轉矩Tm(N.m)
0.48
1.11
1.92
3.81
7.17
9.54
1.92
3.81
3.81
7.17
9.54
11.46
14.31
瞬時最大電流Im(A)
5.6
9.87
18.2
33.9
62.7
81
18.9
32
33
56
73
87.5
110
電氣時間常數τe（ms）
0.587
0.65
1.96
2.03
3.64
3.79
1.64
1.89
2.84
2.84
3.02
2.89
3.17
機械時間常數_1τm（ms）
1.367
0.9
1.3
0.98
0.687
0.63
1.52
1.03
1.4
1.02
0.93
0.93
0.78
機械時間常數_2τm（ms）
1.486（帶抱閘）
0.9（帶抱閘）
1.33（帶抱閘）
1（帶抱閘）
0.736（帶抱閘）
0.66（帶抱閘）
1.55（帶抱閘）
1.05（帶抱閘）
1.6（帶抱閘）
1.14（帶抱閘）
1（帶抱閘）
1（帶抱閘）
0.82（帶抱閘）
反電勢常數 Ke（V/krpm）
7
7.737
7.5
8
8.3
8.23
7
8.5
8.4
8.9
9
8.8
8.7
轉矩常數 Kt (Nm/A)
0.115
0.128
0.124
0.132
0.137
0.136
0.12
0.14
0.138
0.147
0.149
0.146
0.142
轉動慣量_1 Jm（Kg?cm2）
0.023
0.044
0.17
0.31
0.85
1.16
0.21
0.43
0.87
1.45
2.04
2.53
3.1
轉動慣量_2 Jm（Kg?cm2）
0.025
（帶抱閘）
0.046
（帶抱閘）
0.174
（帶抱閘）
0.314
（帶抱閘）
0.91
（帶抱閘）
1.22
（帶抱閘）
0.214
（帶抱閘）
0.434
（帶抱閘）
1
（帶抱閘）
1.61
（帶抱閘）
2.2
（帶抱閘）
2.7
（帶抱閘）
3.27
（帶抱閘）
基本規格
收起
展開
法蘭
40
40
60
60
80
80
60
60
80
80
80
80
80
慣量
小慣量
小慣量
小慣量
小慣量
小慣量
小慣量
中慣量
中慣量
中慣量
中慣量
中慣量
中慣量
中慣量
極對數
5
5
5
5
5
5
5
5
5
5
5
5
5
絕緣等級
F
F
F
F
F
F
F
F
F
F
F
F
F
軸承徑向力F(N)
78
78
40
40
392
392
115
115
235
270
270
270
270
軸承軸向力F(N)
54
54
30
30
147
147
70
70
90
90
90
90
90
冷卻方式
全封閉，自冷卻
全封閉，自冷卻
全封閉，自冷卻
全封閉，自冷卻
全封閉，自冷卻
全封閉，自冷卻
全封閉，自冷卻
全封閉，自冷卻
全封閉，自冷卻
全封閉，自冷卻
全封閉，自冷卻
全封閉，自冷卻
全封閉，自冷卻
防護等級
IP65
IP65
IP65
IP65
IP65
IP65
IP54
□=A:IP65
□=U:IP54
IP54
□=A:IP65
□=U:IP54
□=A:IP65
□=U:IP54
IP54
IP54
使用環境
收起
展開
溫度
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
濕度
90％RH以下(無凝露）
90％RH以下(無凝露）
90％RH以下(無凝露）
90％RH以下(無凝露）
90％RH以下(無凝露）
90％RH以下(無凝露）
90％RH以下(無凝露）
90％RH以下(無凝露）
90％RH以下(無凝露）
90％RH以下(無凝露）
90％RH以下(無凝露）
90％RH以下(無凝露）
90％RH以下(無凝露）
環境
遠離腐蝕，可燃性氣體，油滴，灰塵
遠離腐蝕，可燃性氣體，油滴，灰塵
遠離腐蝕，可燃性氣體，油滴，灰塵
遠離腐蝕，可燃性氣體，油滴，灰塵
遠離腐蝕，可燃性氣體，油滴，灰塵
遠離腐蝕，可燃性氣體，油滴，灰塵
遠離腐蝕，可燃性氣體，油滴，灰塵
遠離腐蝕，可燃性氣體，油滴，灰塵
遠離腐蝕，可燃性氣體，油滴，灰塵
遠離腐蝕，可燃性氣體，油滴，灰塵
遠離腐蝕，可燃性氣體，油滴，灰塵
遠離腐蝕，可燃性氣體，油滴，灰塵
遠離腐蝕，可燃性氣體，油滴，灰塵
海拔
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
